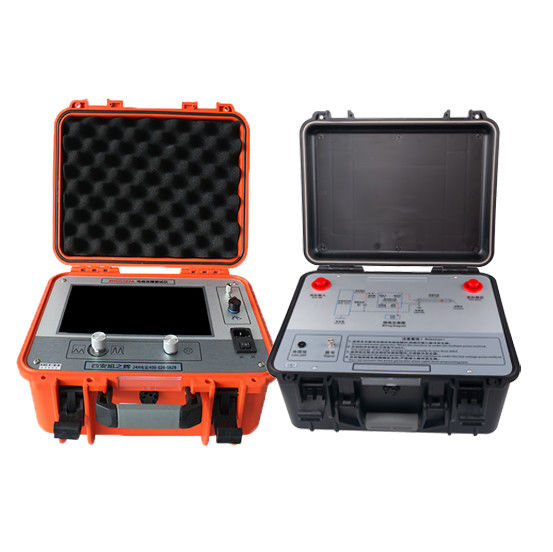

케이블 고장 사전 탐지기 XHGG502A 120km 범위 400MHz 다중 펄스 케이블 고장 테스터 (DC 35kV 펄스 커플러, IP54)

Name: 케이블 고장 사전 탐지기 XHGG502A 120km 범위 400MHz 다중 펄스 케이블 고장 테스터 (DC 35kV 펄스 커플러, IP54)
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A
Price: 1,550.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성
브랜드 이름:	XZH
인증:	CE, ISO
모델 번호:	XHGG502A

상세 정보

원래 장소:

중국 산시성

브랜드 이름:

XZH

인증:

CE, ISO

모델 번호:

XHGG502A

강조하다:

High Light

강조하다:

IP54 내구성 케이블 결함 검사기00.07m 정밀 케이블 로케이터 120km

빠른 충전 멀티 펄스 ARC 로케이터

fast charge multi pulse ARC locator

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

나무로 된 패키징

배달 시간:

3-5 일

지불 조건:

T/T

공급 능력:

달 당 500 유닛

제품 설명

XHGG502A 케이블 고장 사전 위치 측정기는 산업용 10.1인치 풀 컬러 TFT 터치스크린 올인원 컴퓨터를 기반으로 제작된 전문가용 장비로, 인간-기계 상호 작용 테스트를 위한 간단한 작동 인터페이스를 제공합니다. 현대 전자 및 컴퓨터 기술과 산업용 등급의 집적 회로 및 부품을 결합하여 신호 필터링, 수집, 데이터 처리, 그래픽 표시 및 그래픽 분석을 수행하여 케이블 파동 속도 측정, 케이블 길이 테스트 및 케이블 고장 거리 테스트를 완료합니다. 내장된 고용량 리튬 배터리와 IP54 등급 이상의 보호 섀시는 현장 조건에서 안정적이고 신뢰할 수 있으며 사용하기 쉬운 성능을 보장합니다.

적용 범위

XHGG502A는 저항, 단락, 개방 회로 및 단선 케이블의 고장을 위치 및 분석하고, 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 다양한 단면적과 매체의 매설 전선의 고저항 누설 및 고저항 플래시 오버 고장을 처리하기 위해 특별히 제작되었습니다. 저전압 케이블(6kV 이하), 중고압 케이블(6kV ~ 35kV) 및 고압 케이블(66kV 이상)을 포함하며, 오일 함침지, 비드립지, 가교 폴리에틸렌(XLPE) 및 기타 고무 또는 플라스틱 절연, 차폐 및 비차폐 구조 유형 모두에 적용됩니다.

저전압 펄스 방법만으로는 고저항 플래시 오버 고장을 분해할 수 없는 경우, XHGG502A는 전용 DC 35kV 펄스 커플러 및 다중 펄스 방법과 함께 사용하여 명확하고 분석 가능한 고장 에코를 얻을 수 있어 일반 테스터가 정확하게 측정하기 어려운 까다로운 고저항 고장에 매우 적합합니다.

주요 특징

10.1인치 풀 컬러 TFT 터치스크린 디스플레이.

안정적이고 간단한 디스플레이 및 작동을 위한 임베디드 시스템.

케이블 파동 속도, 케이블 길이 및 고장 거리 테스트.

실시간 파형 캡처를 통한 완전 자동 연속 샘플링으로 시기적절하고 정확한 결과 제공.

자동 테스트 범위 설정 및 자동 파형 분석으로 테스트 거리 표시.

터치 및 코딩 버튼 작동 모드로 간단하고 빠르며 신뢰할 수 있는 제어.

저전압 펄스 방법, 고전압 플래시 오버 방법 및 다중 펄스 방법(8회)으로 부드럽고 해석하기 쉬운 파형 표시.

펄스 커플러와 함께 사용되는 다중 펄스 방법으로 고저압 파형 8세트를 표시하여 비교, 자동 거리 테스트, 수동 분석 및 거리 측정을 용이하게 합니다.

편리한 파형 파일 관리 및 보관을 위한 강력한 데이터 처리 기능.

대용량 파형 저장: 8,000개 이상의 저전압 펄스 및 고전압 플래시 오버 기록과 250개 이상의 다중 펄스 기록을 PC 소프트웨어로 USB 내보내기하여 관리 및 분석 가능.

1024x600 해상도에서 280 니트에 달하는 초고휘도 LED 백라이트로 직사광선 환경에서도 사용 가능.

빠른 충전 기능을 갖춘 내장형 고용량 리튬 배터리 팩으로 전원 공급이 없는 곳에서도 테스트 가능.

최소 IP54 등급의 보호 섀시.

기술 매개변수

매개변수	사양
샘플링 주파수	1MHz - 400MHz
저전압 펄스 진폭	300V ± 15%
거리 측정 범위	≥ 120km
테스트 범위	100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km
펄스 폭	0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS
최소 해상도	0.07m
테스트 사각지대	≤ 10m
측정 오류	≤ ± (0.5% × L + 1m), 여기서 L은 케이블 길이
전원 공급 장치	충전식 AC110V - 240V, 50Hz/60Hz; 내장형 11.1V 리튬 배터리 팩; 충전 시간 약 2시간, 작동 시간 5시간 이상
펄스 커플러 내압	DC 35kV
작동 조건	온도 -20℃ ~ +65℃, 상대 습도 90%, 대기압 750±30mmHg

작동 원리 및 테스트 방법

이 장비는 진행파 방법을 핵심 테스트 원리로 채택하고 현장에서 검증된 세 가지 테스트 방법을 지원합니다.

저전압 펄스 방법 - 직접 측정 가능한 저저항, 단락 및 개방 회로 고장에 적합하며, 단일 Q 출력 라인을 사용하여 테스터를 테스트 중인 케이블에 연결합니다.

고전압 플래시 오버 방법 - 샘플러를 사용하여 직접 테스트할 수 없는 고저항 플래시 오버 고장에 대해 샘플링 접지로 반사된 신호를 수신합니다.

다중 펄스 방법 - 펄스 커플러와 함께 사용하여 비교, 쉬운 거리 테스트 및 정확한 고장 거리 판독을 위해 한 화면에 고저압 파형 8세트를 표시합니다.

자주 묻는 질문

Q1. 배터리 충전 시간은 얼마나 걸리며, 장비는 얼마나 오래 작동할 수 있습니까?

내장된 11.1V 리튬 배터리 팩은 전원 소켓을 통해 충전됩니다. 약 1시간 충전 시 약 2.5시간 대기 가능하며, 약 2시간이면 배터리가 완전히 충전되고, 완전 충전 시 5시간 이상 작동할 수 있습니다.

Q2. 고전압 플래시 오버 또는 다중 펄스 방법 테스트를 위해 AC 220V로 장비에 전원을 공급할 수 있습니까?

아니요. 저전압 펄스 방법만 사용하는 경우 AC 220V로 장비에 전원을 공급할 수 있습니다. 고전압 플래시 오버 방법 또는 다중 펄스 방법 샘플링 테스트를 위해 AC 220V에 연결하는 것은 엄격히 금지되며, 장비 충전 중에는 샘플링도 금지됩니다.

Q3. 펄스 커플러 고압 케이블은 어떻게 연결해야 합니까?

커플러 고압선 A와 B를 배선할 때 케이블은 삽입 및 분리만 허용됩니다. 회전하거나 비트는 것은 엄격히 금지됩니다.

Q4. 고저항 고장에서 샘플링된 파형에 명확한 진동이 없고 측정 거리가 항상 전체 케이블 길이와 같습니다. 어떻게 해야 합니까?

이는 일반적으로 고장 지점이 분해되지 않아 분해 아크 방전이 발생하지 않고 고장 거리를 측정할 수 없음을 의미합니다. 고전압 발생기의 임펄스 고전압을 가능한 한 높게 높이고 장비로 기록된 파형을 모니터링하여 비교적 표준적인 고장 에코가 나타날 때까지 진행하십시오.

Q5. 어떤 애프터 서비스가 제공됩니까?

이 장비는 구매일로부터 1년간 제품 품질 문제에 대해 보증되며, 평생 유지 보수 및 기술 서비스를 제공합니다. 이상 또는 오작동이 발견되면 대리점 또는 당사에 연락하여 가장 편리하고 효과적인 해결책을 마련해 주십시오. 인적 오류로 인한 손상은 장비 보증을 무효화합니다.
