| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE/ISO |
| 모델 번호: | XHZ1320 |
전력 시스템에서는 트랜스포머가 시스템의 핵심 장비이기 때문에 트랜스포머의 장기적이고 안정적인 작동은 전체 시스템의 안정성과 신뢰성과 관련이 있습니다.
트랜스포머의 DC 저항은 반제품, 완제품 공장 테스트, 설치,트랜스포머 제조의 전력 부서의 양도 테스트 및 예방 테스트. 그것은 효과적으로 재질 선택, 용접, 느슨한 연결 부품, 실 실, 깨진 와이어 등을 감지 할 수 있습니다. 작동 후 결함 및 숨겨진 위험.트랜스포머 DC 저항의 빠른 측정 필요를 충족하기 위해, 우리 회사는 자신의 기술적 장점을 사용하여 변압 DC 저항 테스트를 개발했습니다.

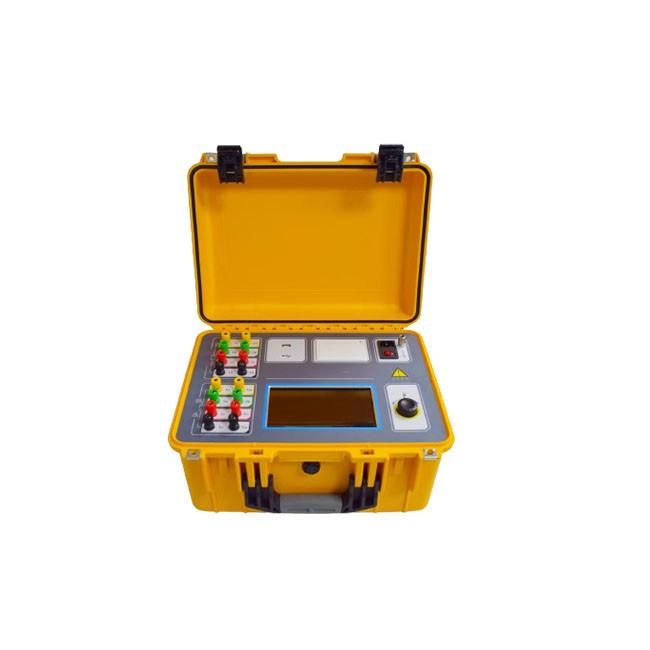

이 기기 XHZ1320 DC 윙 저항 테스트는 자기화 방법 테스트, 3 단계 테스트 (Yn, Y, △) 및 디가우스 기능이 통합되는 새로운 세대의 빠른 테스트입니다.그것은 큰 전력 변압기의 DC 저항을 측정하는 이상적인 장비입니다. 화면은 터치 제어 및 셔틀 버튼 작동과 함께 진정한 컬러 대형 화면 고해상도 LCD 디스플레이를 채택합니다. 현장 사용에 편리합니다. 영어 메뉴 프롬프트 기능이 있습니다.쉽고 직관적인 조작, 모든 직접 저항 테스트 항목은 하나의 연결으로 완료 될 수 있습니다. 테스트 속도는 빠르고 정확도가 높고 측정 범위는 넓습니다.
|
1고전압 터미널 트랜스포머의 고전압 측면 부시에 연결합니다. |
|
2저전압 터미널 트랜스포머 저전압 부시에 연결해 |
|
3터치 스크린 디스플레이 크기는 7.0 인치이며 해상도는 1024 × 600입니다. |
|
4한 번의 터치 셔틀 버튼: 기기의 모든 기능을 조작할 수 있습니다. |
|
5지상 터미널 도구는 안정적으로 땅이 되어야 합니다. 현장 땅점에는 페인트나 노화가 있을 수 있습니다. |
|
6켜고 끄는 키 2초 동안 전원 스위치를 켜면 시작됩니다. |
|
7프린터 검사 결과 인쇄 |
|
8. USB 인터페이스 외부 USB 플래시 드라이브가 테스트 데이터를 저장하는 데 사용됩니다. FAT 또는 FAT32 형식의 USB 플래시 드라이브를 사용하십시오. 저장 과정에서 USB 플래시 드라이브를 제거하는 것은 엄격히 금지됩니다. |
기술 사양
| 출력 전류 | 단단계 | 20A, 10A, 5A, 1A0.1A,10mA,<1mA |
| 3단계 | 10A+10A,5A+5A,1A+1A0.1A+0.1A | |
| 측정 범위 | 단단계 |
20 A 레벨 0.5mΩ1 Ω 10 A 레벨 1.0mΩ2 Ω 5 A 레벨 10mΩ4 Ω 1 A 레벨 0.1Ω ∼20Ω 0.1A 레벨 2.0Ω~200Ω 10mA 수준 50Ω ∼2kΩ <1mA 범위 500Ω ∼ 25kΩ |
| 3단계 |
10A + 10A 변속기 0.5mΩ ~ 0.8 Ω 5A + 5A 레벨 10mΩ ~ 1.6 Ω 1 A + 1 A 레벨 0.1 Ω ~ 8.0 Ω 0.1A+0.1A 변속기 2.0 Ω ~ 80 Ω |
|
| 정확성 | ± (읽기 × 0.2% + 2 단어) | |
| 전원 공급 | AC220V±10%, 50/60Hz | |
| 작동 온도 | -10°C~50°C | |
| 상대 습도 | < 90% 가 condense 되지 않습니다 | |
| 기기 부피 | 400×315×223mm | |
| 기기 무게 | 9kg | |
