| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE |
| 모델 번호: | XHGG502A2 |

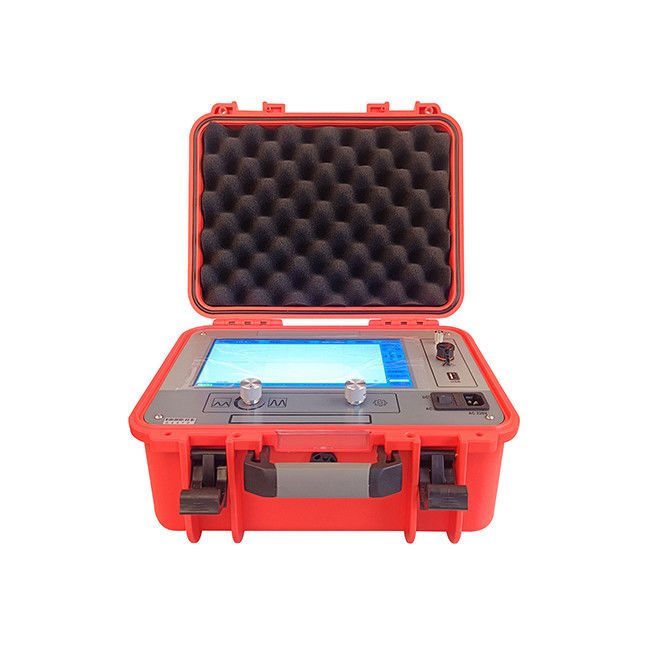

의케이블 결함 사전 탐지기 XHGG502A2산업용 10.1인치 터치 통합 컴퓨터와 간단한 운영 소프트웨어 인터페이스를 사용하여 인간-컴퓨터 상호 작용 테스트를 달성합니다.산업용 통합 회로와 장치를 사용합니다., 그리고 내장된 대용량 리?? 이온 배터리가 있으며 안정적이고 신뢰할 수 있으며 사용하기 쉽습니다.
이 케이블 결함 검사기는 전력 케이블의 상태와 결함 거리를 측정하고 분석하는 특수 도구입니다.이 케이블 결함 검사기는 신호 필터링을 달성하기 위해 현대 전자 기술과 컴퓨터 기술을 결합, 인수, 데이터 처리, 그래픽 디스플레이 및 그래픽 분석 케이블 속도 측정, 케이블 길이 테스트 및 케이블 결함 거리 테스트를 완료합니다.
이 케이블 결함 검사기는 저저항, 단회로, 오픈 회로 및 전력 케이블, 고주파 동축 케이블, 거리 조명 케이블,각기 다른 가로단과 각기 다른 매체로 만들어진 각기 다른 재료의 지하선, 그리고 고 저항 누출 및 고 저항 플래시 오버 결함.
특징
• 10.1인치 풀 컬러 TFT 터치 디스플레이
• 내장 시스템, 안전하고 안정적이고 간단한 표시 및 작동 모드
• 케이블 파동 속도, 케이블 길이 및 결함 거리를 테스트하는 기능과 함께;
• 완전 자동 연속 샘플링, 항상 파형 캡처, 신속하고 정확.
• 자동 테스트 범위 설정, 자동 파형 분석 및 테스트 거리의 표시가 장착됩니다.
• 영어 전체 메뉴, 두 가지 조작 방식 터치 및 코딩 버튼, 간단하고 빠르고 신뢰할 수 있습니다.
• 저전압 펄스 방법, 고전압 플래시 오버 방법, 다중 펄스 방법 (8번) 의 테스트 기술로 장착되어, 파동 형태 표시는 부드럽고 해석하기가 쉽습니다.
• 다중 펄스 방법을 사용할 때, 그것은 자동 거리 테스트를 위해 편리한 높은 전압과 낮은 전압 파동 형태 비교의 8 그룹을 표시하기 위해 펄스 결합기와 함께 사용됩니다.수동 분석 및 거리 측정.
• 이 도구는 강력한 데이터 처리 기능을 갖추고 있어 사용자가 파형 파일을 편리하게 관리하고 아카이브할 수 있습니다.
• 거대한 테스트 파형 저장 기능이 있습니다:현장에서 테스트 된 파형은 언제든지 회수 및 관측을 위해 중국 명칭으로 지정된 순서로 기기에 편리하게 저장 할 수 있습니다.; 저전압 펄스와 고전압 플래시오버 파형의 8,000개 이상의 기록과 여러 펄스를 저장할 수 있습니다.USB 통신을 사용하여 관리 및 분석을 위해 컴퓨터 소프트웨어에 입력 할 수 있습니다..
• 초고 밝기, LED 백라이트 밝기 280nit, 해상도 1024 * 600에 도달, 직선 햇빛에 노출 된 환경에 적합합니다.
| 샘플링 빈도 | 80MHz |
| 저전압 펄스 진폭 | 100V±15% |
| 범위 | ≥65km |
| 테스트 범위 | 300m/1km/5km/25km/65km |
| 펄스 너비 | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| 시험 주파수 | 80MHz/40MHz/10MHz/2MHz/1MHz |
| 최소 해상도 | 00.01m |
| 테스트 실명 구역 | ≤ 20m |
| 측정 오류 | ≤±(0.5%×L+1m), L는 케이블 길이입니다. |
| 전원 공급 모드 | 충전 AC110V~240V, 50Hz/60Hz, 내부 재충전 가능한 리?? 배터리, 약 2시간 충전, 5시간 이상 사용시간 |
| 부피와 무게 | L358mm × W284mm × H168mm -4.7kg |
| 노동 조건 | 온도 -20°C+65°C, 상대 습도 90%, 대기압 750±30mmHg |
이 모델에는 결합 장치가 포함되어 있지 않습니다. 결합 장치가 필요한 경우 판매자에게 연락하십시오.
커플러가 구성되면 여러 펄스 범위 방법을 구현 할 수 있습니다. 커플러가 없으면 낮은 전압 펄스 방법과 고전압 플래시 오버 방법 (즉 ICE&Decay) 만 사용할 수 있습니다.
복수 펄스 방식의 테스트 인터페이스는 다음과 같습니다.
저전압 펄스 방식의 시험 인터페이스는 다음과 같습니다.
고전압 플래시오버 방법 (ICE&Decay) 테스트 인터페이스는 다음과 같습니다.
패널의 소개
1 표시:101인치 전체 컬러 TFT 터치 스크린
2 징계:안전어어딩 터미널
3 신호:저전압 펄스 메소드 펄스 신호 출력 인터페이스, 고전압 플래시오버 메소드 샘플러, 다중 펄스 메소드 큐플러 신호 입력 수신 인터페이스
4 USB:USB 통신을 사용하여 컴퓨터로 파형 파일을 가져옵니다.
5 전원 소재:기기 작동 전원 공급 장치, AC 220V 연결 포트/충전 포트
6 피지:AC 220V 전원 공급 시스템 피지 설치 장소 (3A 피지)
7 전원 스위치:"I"열차, AC 220V 전원 공급을 사용하여 시스템을 가동합니다.
'II' 기어, 내부 배터리를 사용하여 시스템을 전력 공급합니다. '전력 소켓'이 AC 220V 전원 공급 장치에 연결되면 배터리도 충전합니다.
"O" 기어, 시스템 전원을 끄세요.
8 진폭:파동 형태를 수집할 때, 수집된 파동 형태의 진폭을 변경하기 위해 진폭 단추를 조정한다.
9 작동 버튼:시스템 인터페이스 작동을 위한 회전 버튼, 선택하기 위해 회전하고 확인하기 위해 누르면
10 이동:파동 형태를 수집할 때, 이동 단추를 조정하여 수집된 파동 형태의 기준 높이를 변경합니다.
포장 목록
• TDR 케이블 결함 탐지: 전선을 시험하고 분석하기 위해 저전압 펄스 방법, 고전압 플래시오버 방법, 다중 펄스 방법 (연결기가 필요합니다) 을 사용하는 장치
• 결합기: 다중 펄스 방법 (선택) 에 사용 됩니다.
• 출력 라인 (1,5m 단일 Q 라인): 저전압 펄스 테스트 방법 중에 케이블 결함 검사기와 테스트 중인 케이블을 연결합니다.
• 입력 선 (2m 더블 Q 선): 고전압 플래시오버 테스트 방법 중 케이블 결함 검사기와 샘플링 장치를 연결합니다.
• 샘플러: 고전압 플래시오버 방식에서 고전압 신호에서 표본 채취 현장으로 반사되는 신호를 수신한다.
• 전력 케이블 (1.8m): 케이블 결함 검사용 충전 연결 라인
• 커플러 고전압 선 A: 복수 펄스 방식에서 결합기와 테스트 중인 케이블을 연결합니다. 배선 시, 그것은 단지 연결되고 연결되지 않고 회전되고 회전되지 않습니다.
• 커플러 고전압 선 B: 다중 펄스 방식에서 결합기와 고전압 펄스 신호 소스를 연결합니다. 배선 시, 그것은 단지 연결되고 연결되지 않고 회전되고 회전 할 수 있습니다.
• 지상 전선 (2.5m):접착기 지상 전선
• USB 케이블: 컴퓨터로 파동형 파일의 수입을 위해 사용됩니다.
