| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO，CE |
| 모델 번호: | XHHL3200H |

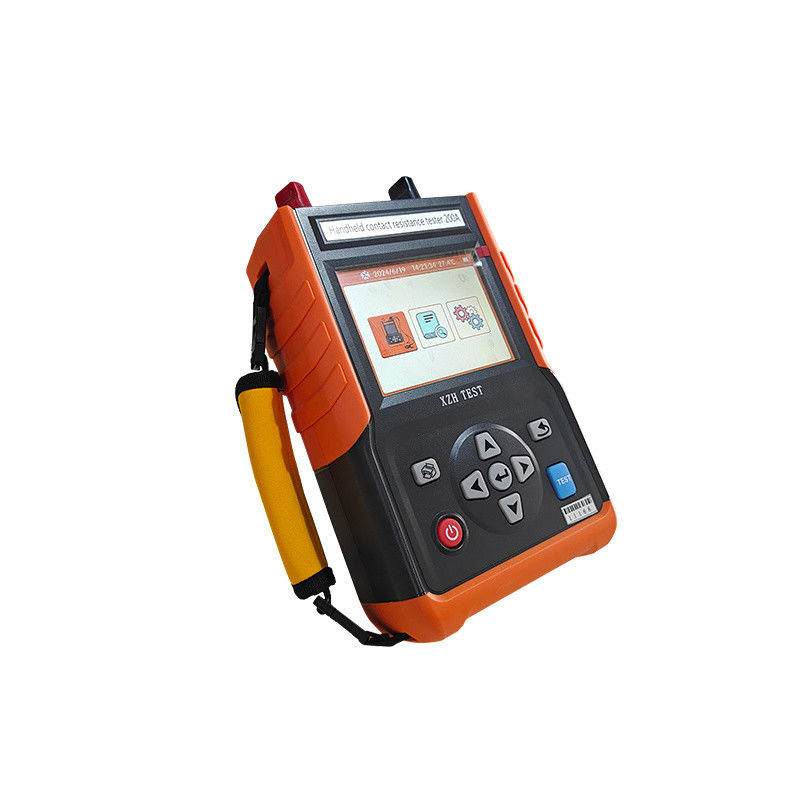

XHHL3200H 휴대용 접촉 저항 테스터 마이크로 옴 미터
마이크로 옴 미터 및 접촉 저항 테스터라고도 하는 루프 저항 테스터는 다양한 고전압 스위치, 고전압 차단기, 금속 용접 부품, 금속 도체 루프 저항 및 정밀 마이크로 옴 저항의 접촉 저항을 측정하기 위해 당사에서 개발한 기기입니다.
이 기기는 고속 마이크로 컨트롤러를 기반으로 고정밀 A/D 컨버터, 디지털 측정 기술, 전력 주파수 간섭 방지 기술 및 고급 프로그래밍 가능 전류원 기술과 결합하여 내장된 대용량 충전식 리튬 배터리가 최대 220A의 리플 없는 DC 전류를 생성할 수 있도록 합니다. 출력 전류는 최대 87개의 전류 기어로 2.5A 단위로 미세 조정하여 여러 전류 기어의 테스트를 충족할 수 있습니다. 동시에 시간(10초, 20초, 30초, 40초, 50초, 60초)을 설정하여 대전류 테스트를 지속적으로 출력할 수 있으며, 강력한 간섭 환경에서 높은 정밀도, 높은 안정성 및 높은 지능으로 테스트할 수 있습니다. 회로 설계 측면에서 개방 회로 보호 및 과열 보호와 같은 기능이 있습니다.
이 기기는 5.6인치 컬러 LCD 디스플레이를 사용하여 중국어 및 영어 작동 인터페이스를 명확하고 직관적으로 표시합니다. 또한 표준 저항기가 장착되어 있으며, 기기는 공식 테스트 전에 정확성을 자체 점검할 수 있습니다. 이 기기는 넓은 범위, 대용량 데이터 저장 용량, 강력한 간섭 방지 능력, 간단한 작동, 휴대성, 작은 크기 및 휴대 용이성의 장점을 가지고 있습니다. 데이터 인쇄를 위해 프린터를 선택할 수도 있습니다.
| 기능 | C고전압 스위치 및 차단기의 접촉 저항 테스트; 금속의 연결 저항 테스트lic 용접 부품; 의 회로 저항 테스트 도체; 정밀ise 낮은 저항 테스트. | |
| 전원 | 내장 12.6V 9000mAh 충전식 리튬 배터리 | |
| 측정 방법 | 4선 측정 | |
| 충전기 | 12.6V/2A | |
| 디스플레이 | 고휘도 컬러 5.6인치 산업용 LCD | |
| 테스트 인터페이스 | I+, I-, U+, U- | |
| 출력 전류 | ≤5A, 10A, 30A, 50A, 80A, 100A, 200A, 220A | |
| 단계별 전류: 2.5A, 최대 87개의 전류 기어. | ||
| 측정 범위 |
≤5A : | 1μΩ~3500mΩ |
| 10A : | 0.1μΩ~200mΩ | |
| 30A: | 0.1μΩ~20mΩ | |
| 50A: | 0.01μΩ~15mΩ | |
| 80A: | 0.01μΩ~10mΩ | |
| 100A: | 0.01μΩ~5mΩ | |
| 200A : | 0.01μΩ~600uΩ | |
| 220A : | 0.01μΩ~500uΩ | |
| 해상도 | 0.01μΩ | |
| 정확도 | 30A~220A ±(판독값*0.1%+측정 범위*0.2%+1μΩ) 10A 이하 또는 5A 미만 ±(판독값*0.5%+측정 범위*0.2%+10μΩ) |
|
| 측정 시간 | ≤100A:빠른 모드(권장),10초, 20초, 30초, 40초,50초, 60초 >100A:빠른 모드 |
|
| 프린터 | 선택 사항, 인쇄 버튼을 눌러 테스트 결과 인쇄 | |
| 데이터 저장 | 테스트 완료 후 데이터는 최대 999개의 데이터 세트가 저장된 상태로 자동으로 순환 저장됩니다. | |
| 기기 크기 | L188mm×W85mm×H312mm | |
| 외부 패키지 크기 | 대략 L550mm×W420mm×H215mm | |
| 테스트 리드 | 기기 무게: 약 2.2kg | |
| 총 무게: 약 9.3kg | ||
| 테스트 리드 | 표준 길이: 3m (5m 선택 사항) | |
| 10mΩ 미만의 저항으로 테스트 리드를 전류 포트 및 전압 포트에 연결 | ||
| 데이터 삭제 | 설정 인터페이스에서 메모리 포맷을 선택하여 모든 데이터 삭제 | |
| 데이터 쿼리 | 데이터 쿼리 인터페이스로 들어가 위, 아래, 왼쪽 또는 오른쪽 키를 눌러 저장된 데이터 찾아보기 | |
| 자동 종료 | 전원을 켠 후 15분 이내에 작동하지 않으면 배터리가 자동으로 종료됩니다. | |
| 배터리 전압 | 기기 오른쪽 상단 모서리에 "" 기호가 표시되면 배터리 전원이 소모되었음을 의미하며 자동으로 종료됩니다. 제때 충전하십시오. | |
| 백라이트 | 높음, 중간, 낮음 밝기 | |
| 작동 전류 | 비테스트 상태에서 전류는 230mA입니다. | |
| 테스트 상태에서 전류를 설정할 수 있습니다. | ||
| 회로 보호 | 개방 회로 보호, 과열 보호 | |
| 온도 보호 | 온도 모니터링에 의해 | |
| 작동 온도 및 습도 | -10ºC~50ºC;90%RH 미만,결로 없음 | |
| 보관 온도 및 습도 | -10ºC~60ºC;70%RH 미만 | |
| 충전 전압 | 12.6V | |
| 안전 표준 | IEC61010-1, CAT 600V,오염 수준 2, JJG724-1991 DC 디지털 옴 미터 검증 규정, JJG166-1993 DC 저항기 검증 규정, DL/T967-2005 루프 저항 테스터 및 DC 저항 고속 테스터 검증 규정. | |
