| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE ISO |
| 모델 번호: | XHHV535-4T |

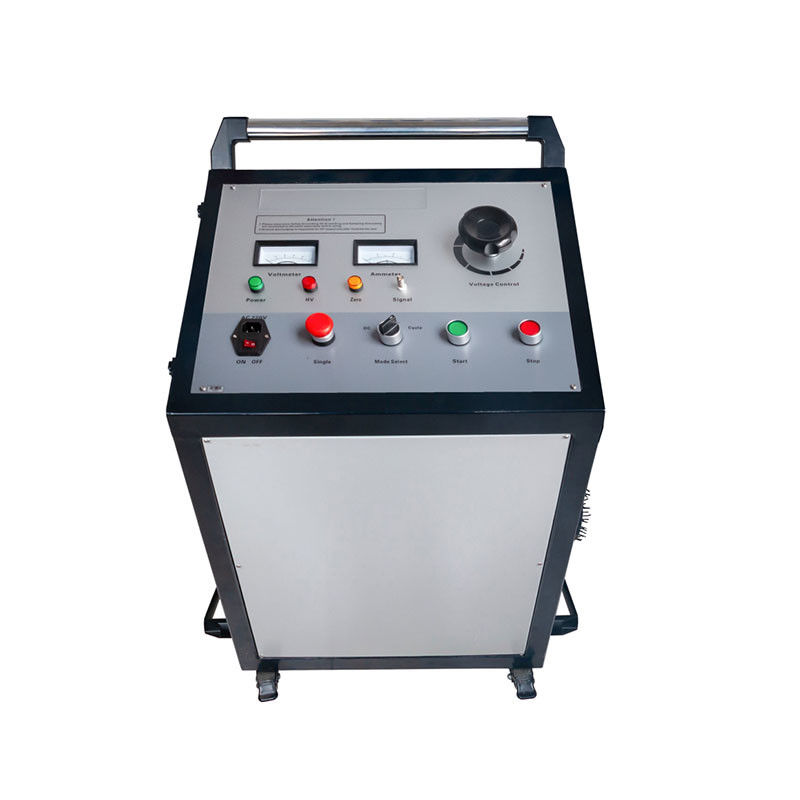

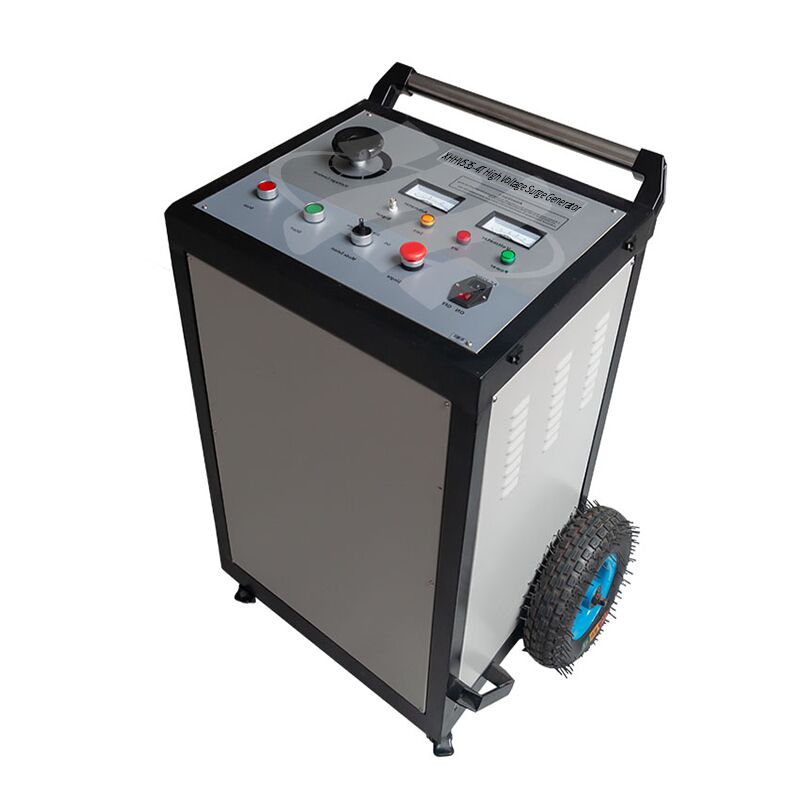

XHHV535-4T는 고에너지 트롤리 장착 DC 고전압 서지 발생기로, 2450J 방전 에너지를 제공합니다. 이는 XHHV535 시리즈 중 가장 높은 에너지이며 최대 35kV까지 가능하여 지하 전력 케이블 고장 시험 및 DC 내전압 분석에 사용됩니다. 단일 4μF/35kV 에너지 저장 커패시터를 기반으로 제작되어, 단순하고 비용 효율적인 단일 커패시터 설계로 까다로운 고저항 케이블 고장에 대한 최대 플래시오버 에너지를 제공합니다.DC 고전압 소스, 에너지 저장 커패시터, 방전 볼 갭, 자동 방전 장치 및 내장형 고장 샘플링 파형 모듈을 모바일 트롤리 섀시(119kg)에 통합한 XHHV535-4T는 세 가지 작동 모드를 제공합니다: DC 내전압 시험, 단일 임펄스 방전, 그리고 7초 자동 임펄스 타이밍을 갖춘 주기적 사이클 방전. 듀얼-Q 라인 통신 소켓은 고전압 플래시오버 시험 중 케이블 고장 탐지기와 동기화된 파형 획득을 가능하게 합니다. 트롤리의 인체공학적 설계는 작업장 및 실험실 환경 내에서 쉽게 이동할 수 있도록 합니다.XHHV535-4T를 선택해야 하는 이유?최대 에너지, 최소 복잡성XHHV535-4T는 검증된 단일 커패시터 아키텍처를 통해 XHHV535 제품군 중 가장 높은 단일 펄스 방전 에너지(2450J)를 제공합니다. 다중 전압 스위칭 유연성보다 최대 플래시오버 에너지를 우선시하는 조직의 경우, 4T는 3단 XHHV535-4TS에 비해 부품 수가 적고 유지보수 복잡성이 낮으며 가격이 저렴하여 탁월한 가치를 제공합니다. 최대 방전 전력이 고장 장벽을 극복하는 데 중요한 고저항 케이블 고장 응용 분야에 이상적입니다.2450J최대 서지 에너지
35kV출력 전압4μF견고한 단일 커패시터 아키텍처2kVA
7초자동 임펄스 주기주요 특징2450J 최대 방전 에너지—까다로운 고저항 고장을 위한 XHHV535 시리즈 중 최고삼중 모드 작동

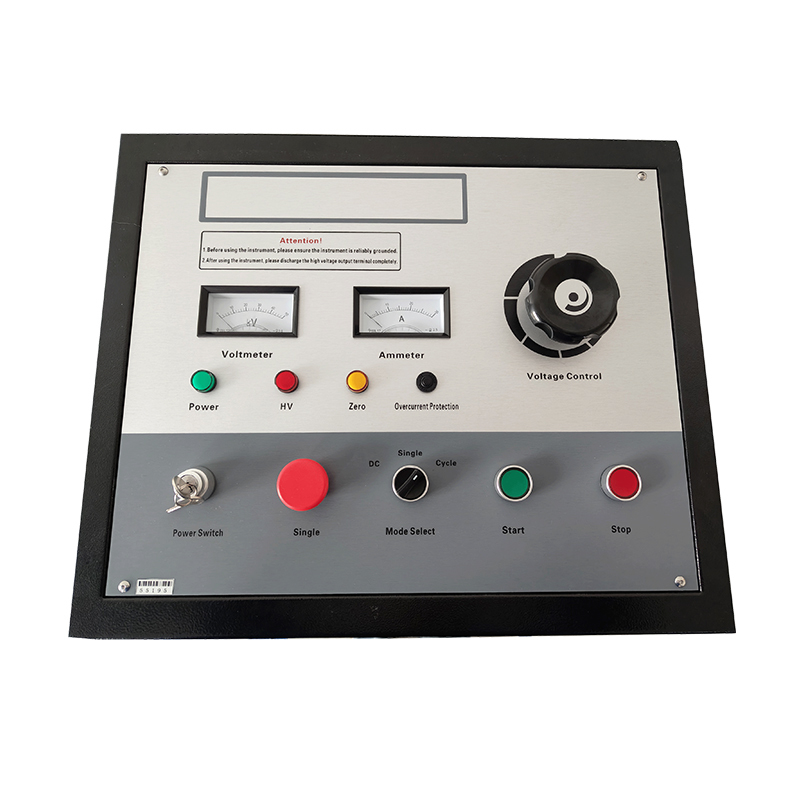

| 모드 선택기 | 내전압(DC), 단일 임펄스, 사이클 방전 |
|---|---|
| 시작 버튼 | 제로 상태에서 고전압 시작; HV 표시등 켜짐; 제로가 아님 = 유효하지 않음 |
| 정지 버튼 | 고전압 출력 차단; 장치 및 케이블의 잔류 전압 자동 방전 |
| 전압 제어 노브 | 제로 상태 = 제로 표시등 켜짐; HV 시작 후, 회전하여 전압 상승 |
| 신호 소켓 | 플래시오버 파형 샘플링을 위한 케이블 고장 탐지기와의 듀얼-Q 라인 |
| 기술 매개변수 | 출력 전압 |
| 0–35kV (연속 조정) | 내장 커패시터 |
| 4μF/35kV | 방전 에너지 |
| 2450J | 서지 전력 |
| 2kVA | 자동 임펄스 시간 |
| ~7초 자동 (수동 오버라이드 가능) | 전압 정확도 |
| 2.5 레벨 | 고전압 분배기 |
| 작동 모드 | DC 내전압 / 단일 임펄스 / 사이클 방전 |
|---|---|
| 안전 보호 | 제로 스타트 인터록, 자동 방전, 과전류, 과전압 |
| 파형 샘플링 | 내장형 고장 샘플링 모듈 + 통신 소켓 |
| 무게 | ~119kg (트롤리 장착) |
| 전원 공급 장치 | AC220V±10%, 50Hz±2Hz (다른 주파수 사용자 정의 가능) |
| 주변 온도 | -20 – +50°C |
| 대상 응용 분야 | XHHV535-4T는 케이블 시험 작업장, 전력 유틸리티 유지보수 창고, 산업 전기 시험 팀, 그리고 고저항 고장 해결을 위한 최대 단일 펄스 방전 에너지가 필요한 예산에 민감한 시험 서비스 제공업체에서 사용됩니다. 단일 커패시터 아키텍처는 다단 속도 대안에 비해 유지보수 오버헤드가 낮고 비용 대비 성능이 우수하여, 주로 35kV 이하에서 시험하며 전압 레벨 커패시터 스위칭이 필요 없는 조직에게 실용적인 선택입니다. 다중 전압 커패시터 선택이 필요한 응용 분야의 경우 XHHV535-4TS(3단)를 참조하십시오. 현장 휴대용 요구 사항의 경우 XHHV535-2L(25kg) 또는 XHHV535-4Z(35kg)를 참조하십시오. |
| 자주 묻는 질문 | Q: 고전압 서지 발생기가 케이블 고장 탐지에 어떻게 작동합니까? |
| 서지 발생기는 고에너지 펄스를 고장 케이블에 방전시켜 고장 지점에서 제어된 고전압 아크를 생성합니다. 이 아크는 음향 신호(지면 마이크로 감지 가능한 큰 쿵쾅거리는 소리)와 전자기 펄스(유도 수신기로 감지 가능)를 모두 생성합니다. 음향 및 전자기 신호 도착 시간을 결합함으로써, 작업자는 음향-자기 동기화라고 하는 기술을 사용하여 정확한 고장 위치를 정밀하게 파악할 수 있습니다. | Q: 다른 케이블 유형에 대해 어떤 전압 범위를 선택해야 합니까? |
| 전압 선택은 일반적인 지침으로 케이블의 정격 작동 전압을 따릅니다. 저전압 케이블(최대 1kV)의 경우 8kV 또는 12kV 범위를 사용합니다. 중전압 배전 케이블(6-15kV)의 경우 16kV 범위가 적합합니다. 고전압 송전 케이블(35kV 이상)의 경우 32kV 범위를 사용합니다. 항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 거리가 유지되는지 확인하십시오. | Q: 서지 발생기 작동 중 어떤 안전 예방 조치를 준수해야 합니까? |
| 고전압 서지 발생기 시험에는 엄격한 안전 프로토콜이 필요합니다. 연결하기 전에 항상 케이블이 완전히 전원이 차단되고 모든 전원에서 분리되었는지 확인하십시오. 경고 표지판과 함께 시험 구역 주변에 최소 5미터의 안전 구역을 설정하십시오. 모든 직원은 아크 방지 의류, HV 절연 장갑, 유전체 오버슈즈를 포함한 적절한 PPE를 착용해야 합니다. 자동 방전(전원 차단 시), 비상 정지, 제로 전압 인터록과 같은 통합 안전 기능은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 대체해서는 안 됩니다. | Q: 이 장치의 여러 에너지 레벨(줄)의 장점은 무엇입니까? |
| 다른 에너지 레벨은 다른 진단 목적을 제공합니다. 낮은 에너지 설정(예: 864J–1024J)은 과도한 에너지가 케이블 손상을 악화시킬 수 있는 고저항 고장의 초기 확인 및 위치 파악에 이상적입니다. 중간 에너지(1225J–2048J)는 대부분의 일반적인 고장 위치 파악을 위한 최적의 음향 신호 강도를 제공합니다. 높은 에너지(2450J 이상)는 감지 가능한 음향 신호를 생성하기 위해 더 강력한 아크 생성이 필요한 매우 긴 케이블, 깊은 매설 시나리오 또는 고임피던스 고장을 위해 예약되어 있습니다. 3단계 선택을 통해 작업자는 현장 조건에 맞게 에너지 출력을 조정할 수 있습니다. | Q: 이 서지 발생기에는 어떤 보증 및 지원이 포함됩니까? |

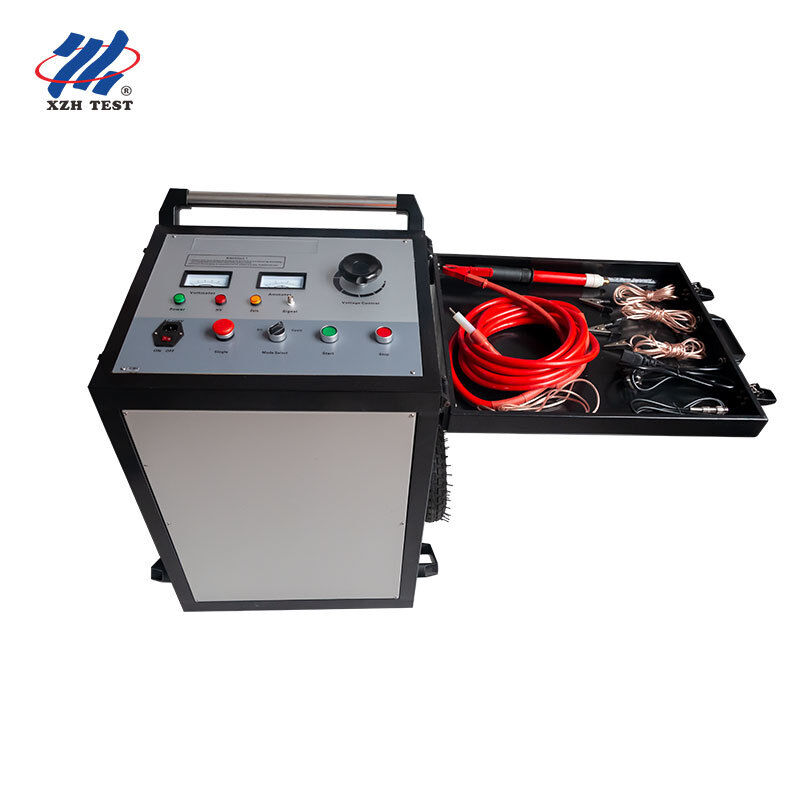

| 제조 결함에 대한 12개월 표준 보증과 평생 기술 지원. CE 및 ISO 9001:2015 인증. 각 장치에는 서지 발생기, HV 출력 케이블, 접지 케이블, 방전 로드, 사용자 설명서 및 안전한 운송을 위한 잠금 캐스터가 있는 헤비 듀티 트롤리가 포함됩니다. 요청 시 현장 설치, 시운전 및 작업자 안전 교육을 이용할 수 있습니다. 방전 갭, 커패시터, HV 다이오드와 같은 예비 부품은 신속한 교체를 위해 재고가 있습니다. |
