| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH |
| 인증: | CE, ISO |
| 모델 번호: | XHGX507C1 |

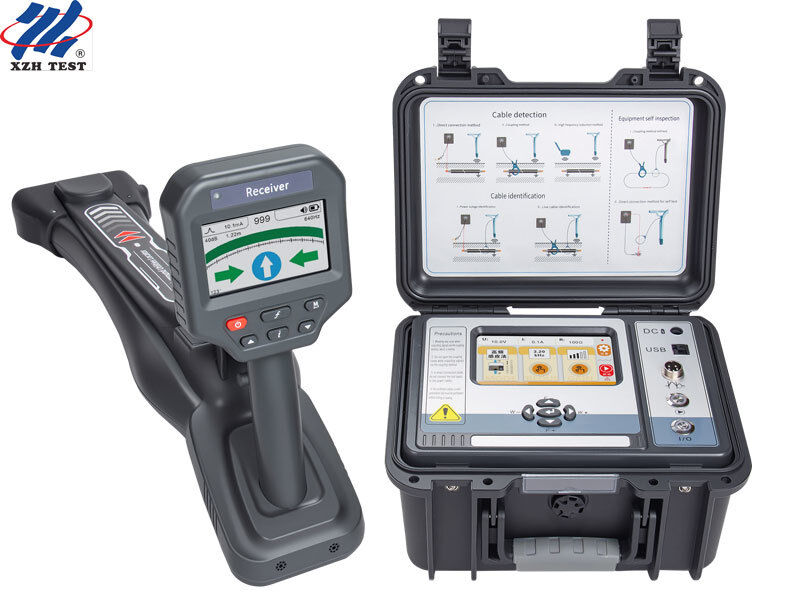

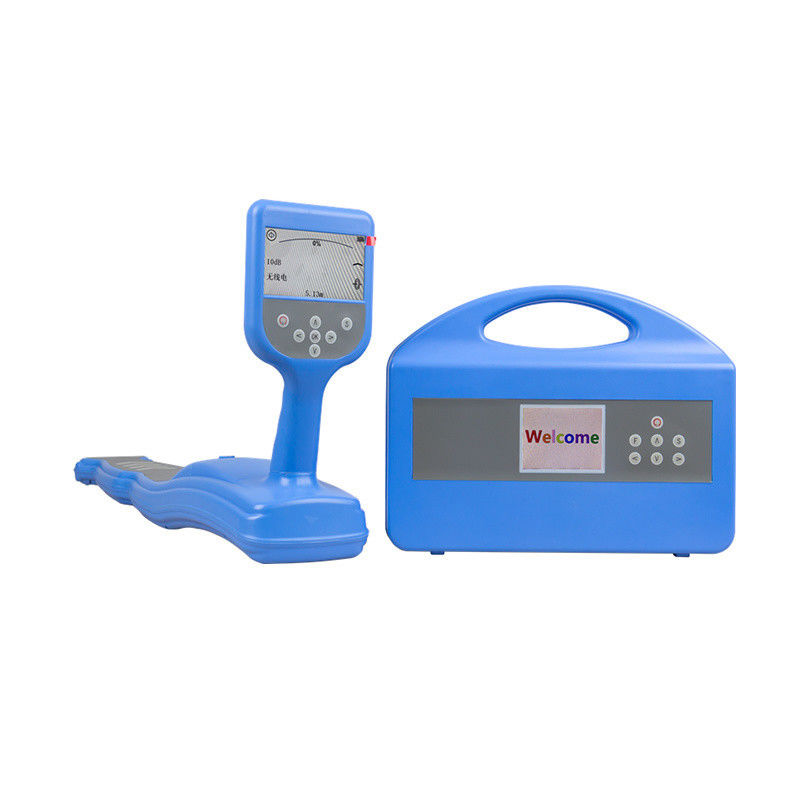

XHGX507C1 케이블 파이프 로케이터시내 인프라, 전기 전력망, 통신 및 파이프라인 네트워크 운영자를 위해 개발된 전문 지하 유틸리티 탐지 시스템입니다.전체 키트는 15W의 고전력 송신기 (300V 최대 직접 출력, 9 개의 조절 가능한 레벨), 실시간 깊이와 전류 측정의 정밀 수신기, Φ125mm 결합 클램프 및 Φ200mm 유연한 식별 클램프방향 표시, 매장 깊이를 측정 (020m), 최대 20 개의 케이블의 지능형 식별 및 옵션 A-프레임 인어딩 결함 탐지 하나의 통합 도구 상자.
송신기와 수신기 사이의 반복적인 이동이 필요한 일반적인 위치 탐지기와는 달리XHGX507C1는 기술자가 송신기 끝에서 최대 20 개의 케이블을 미리 캘리브레이션 할 수 있습니다.수신기는 녹색 체크 아이콘과 비프로 성공적인 일치를 표시합니다.적색 십자가가 표시된 타겟이 아닌 케이블을 사용함으로써 현장 작업 시간을 크게 줄이고 다중 케이블 작업 현장의 안전을 향상시킵니다..

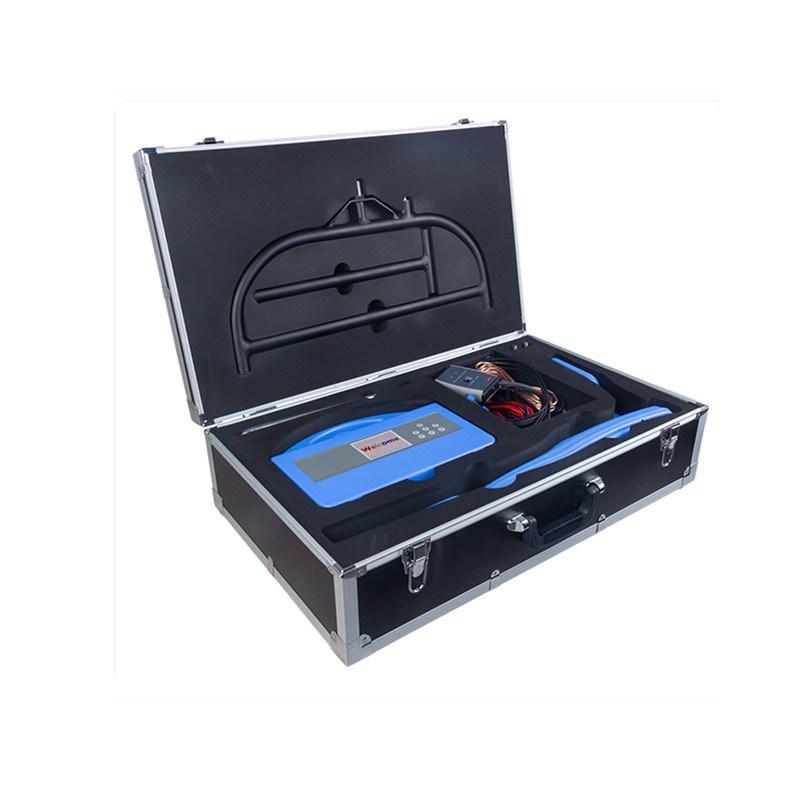

| 항목 | 사양 |
|---|---|
| 출력 전력 | 최대 15W, 9 레벨 조절 |
| 출력 전압 | 최대 300V (직접 출력) |
| 출력 주파수 | 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| 출력 모드 | 직접 연결, 결합 방법, 인덕션 방법 ∙ 연결된 액세서리로 자동으로 식별 |
| 임페던스 매칭 | 완전 자동 실시간 임피던스 매칭 및 보호 |
| 회로 보호 | 과부하 및 단장 보호 |
| 표시 | 5인치 용량 터치 LCD 컬러 스크린 |
| 배터리 | 11.1V 고 용량 재충전 가능한 리?? 철포스фат 배터리 |
| 충전기 | DC 11.1V 3A |
| 크기 / 무게 | 약 320 × 275 × 145mm / 약 3.85kg |
| 연결 인터페이스 | USB 포트, DC 포트, 항공 소켓; 송신 케이블 3m |
| 장막 | 통합된 특수 도구 상자 설계, 약 200kg의 압력을 견딜 수 있습니다. 상위와 상단의 압력 저항 AC3700V/rms |
| 안전/EMC | IEC61010-1 (CAT III 300V, CAT IV 150V, 오염도 2); IEC61326 (EMC) |
| 항목 | 사양 |
|---|---|
| 기능 | 파이프 라인 경로 추적 (위치 추적, 방향 표시, 깊이 측정, 전류 측정), 케이블 식별, A 프레임 결함 발견 (선택) |
| 신호 입력 | 내장 수신 스핀, 유연한 수신 클램프, A 프레임 (선택) |
| 수신 주파수 | 14 선택 가능: 50Hz, 60Hz, 250Hz (비동기); 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz (활성); RF 비동기 탐지 대역 사용 가능 |
| 탐지 모드 | 넓은 피크, 좁은 피크, 계곡 방법 |
| 표시 모드 | 클래식 위치 설정 모드, 유선 탐사 모드, 신호 왜곡 측정 모드 |
| 탐지 범위 | 직접 연결: 0 ∼20km; 연결 방법: 0 ∼10km; 인덕션 방법: 2m 이하의 케이블에 적합합니다. |
| 깊이 측정 | 0·20m, 실시간 깊이 및 전류 표시; 중앙 축의 위치 정확도: ±5% (장치 깊이 0·3m), −10% (장치 깊이 3·20m) |
| 케이블 식별 | 플렉서블 클램프 지능형 식별; 1 ′′20 케이블 캘리브레이블 (L1 ′′L20); 통과 기준: 전류 ≥0.3mA, 캘리브레이트 값의 75% ′′135%, 전류 방향에 일치; 직접 연결:루프 저항 0Ω8kΩ (약0 ∼ 20km); 결합 방법: 루프 저항 0Ω ∼ 1kΩ (약 0 ∼ 6km) |
| 음향 표시 | 신호 강도에 따라 변하는 FM 음 |
| 방해 방지 표시 | 녹색: 간섭 없는 / 신뢰성 있는 결과; 빨간색: 심각한 간섭 / 신뢰성이 없는 결과 |
| 표시 | 4.3인치 용량 터치 LCD 컬러 스크린, 햇빛으로 읽을 수 있습니다. |
| 배터리 | 8.4V 5200mAh 고 용량 재충전 가능한 리?? 배터리 |
| 크기 / 무게 | 약 350 × 155 × 700mm / 약 2kg |
| 연결 인터페이스 | C형 USB 포트, 항공 소켓 |
| 압력 저항 | AC2000V/rms (모두 앞쪽과 뒷쪽 끝 사이) |
| 안전/EMC | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, 오염 수준 2 |
| 항목 | 사양 |
|---|---|
| 송신기 접착 클램프 | 크기는 297 × 194 × 39mm, 내부 지름은 Φ125mm, 무게는 약 1.18kg |
| 유연한 식별 클램프 | 유연한 코일 유형, 내부 지름 Φ200mm; 요청에 따라 커스터마이징 가능한 더 큰 지름 |
| 테스트 리드 | 빨간색 테스트 리드 3m, 검은색 테스트 리드 3m (복면 악어 클립) |
| 작업 환경 | -10°C ~ 40°C, 80%RH 이하 |
| 저장 환경 | -10°C ~ 50°C, ≤95%RH, 응축이 없습니다. |
| 배터리 충전 | 송신기: 약 5~6h 저전압에서 (폐기 상태); 수신기: 약 3~4h; 300~500 충전/폐하 주기; 빈 상태에서 3개월마다 한 번 충전 |
| 산업 | 전형적 사용 |
|---|---|
| 전기 전력 서비스 | 전력 케이블 경로 추적, 가동/죽은 케이블 식별, 사전 발굴 및 사전 절단 검증, 껍질 결함 위치 |
| 시립 인프라 | 지하수, 가스 및 난방 파이프 라인 지도 및 인구 조사 |
| 파이프라인 유지보수 | 루틴 순찰, 손상 예방, 단열 손상 확인 |
| 건설 및 토목 공학 | 케이블 충돌을 방지하기 위해 발굴 전 유틸리티 위치 |
| 전기통신 | 광섬유 및 구리 케이블 경로 추적 |
| - 아니 | 항목 | 양 |
|---|---|---|
| 1 | 수신기 | 1 단위 |
| 2 | 송신기 | 1 단위 |
| 3 | 직접 신호 선 | 1 |
| 4 | 송신기 결합 (발동) 클램프 | 1 |
| 5 | 유연한 클램프 | 1 |
| 6 | 두 개의 끝을 가진 악어 클립 테스트 리드 | 1 |
| 7 | 송신기 충전기 | 1 |
| 8 | 수신기 충전기 | 1 |
| 9 | A 프레임 | 1 |
| 10 | A 프레임 연결 케이블 | 1 |
| 11 | 토착 바늘 (토착 핀) | 1 |
| 12 | USB 케이블 | 1 |
| 13 | 스플라인 랭치 | 1 |
질문: XHGX507C1은 무엇을 할 수 있을까요?
지하 케이블/ 파이프 경로 추적과 방향 표시, 실시간 깊이 (0~20m) 및 전류 측정, 최대 20 개의 케이블의 케이블 식별,그리고 선택적인 A 프레임 펀딩 결함 위치, 현장에서 여러 도구의 필요성을 제거합니다.
질문: 얼마나 멀리, 얼마나 깊이 탐지할 수 있을까요?
직접 연결은 일반적으로 케이블 길이가 0~20km에 도달하고 연결 방법은 0~10km에 도달하며, 그레이닝 저항, 케이블 저항 및 매장 깊이에 따라 다릅니다.실시간 깊이 측정 범위 0~20m더 높은 신뢰성 결과를 위해 45° 계곡 방법 또는 80% 넓은 피크 수동 방법을 사용할 수 있습니다.
Q: 20 케이블 식별은 어떻게 작동합니까?
각 목표 케이블 (L1L20) 을 전신 끝에서 미리 캘리브레이션합니다. 원격 끝에서 유연한 클램프로 케이블을 클램프하십시오. 감지 전류가 ≥0.3mA라면,캘리브레이트 값의 75%~135% 이내, 전류 방향이 일치하면 수신기는 신호가 표시되는 녹색 체크를 표시합니다. 다른 케이블에는 빨간 십자가가 표시됩니다.
Q: 전기 케이블에서 사용할 수 있나요?
예. 가동 케이블의 경우 결합 클램프 (전기 접촉이 필요하지 않습니다; 껍질의 양쪽 끝은 잘 어드되어야 합니다) 또는 중립/어드 와이어 또는 껍질 주입 방법을 사용 합니다.자격을 갖춘 전력 노동자들에 의해 수행되어야 합니다직접 연결 출력은 안전성을 확인 된 전력 제거 케이블에서만 사용할 수 있습니다.
Q: 어떤 주파수를 선택해야 할까요?
기본 3.20kHz는 대부분의 작업을 포함합니다. 낮은 주파수 (640Hz ∼3.20kHz) 를 장거리 추적 (2 ∼3km 이상), 일반 파이프 라인 추적을 위해 8.19kHz 정도의 중간 고 주파수를 사용합니다.그리고 높은 주파수 (32.7kHz~197kHz) 는 코팅 된 철조 파이프와 같은 고 저항 파이프 라인을 위해 사용된다. 인덕션 모드에서 송신기는 32.7kHz, 81.9kHz 또는 197kHz를 출력한다.
Q: 파이프라인의 결함을 찾아낼 수 있나요?
선택적으로 A 프레임이 연결되면 수신기는 자동으로 고장 탐지 모드로 전환하고 640Hz~3.20kHz의 단계 전압 방법을 사용하여 고립 파이프의 단열 손상을 파악합니다.장갑되지 않은 저전압 케이블의 가착 장애와 고전압 케이블의 껍질 고장.
오늘 우리에게 연락 하 고 XHGX507C1 케이블 파이프 로케이터에 대한 인용 또는 기술 상담.
