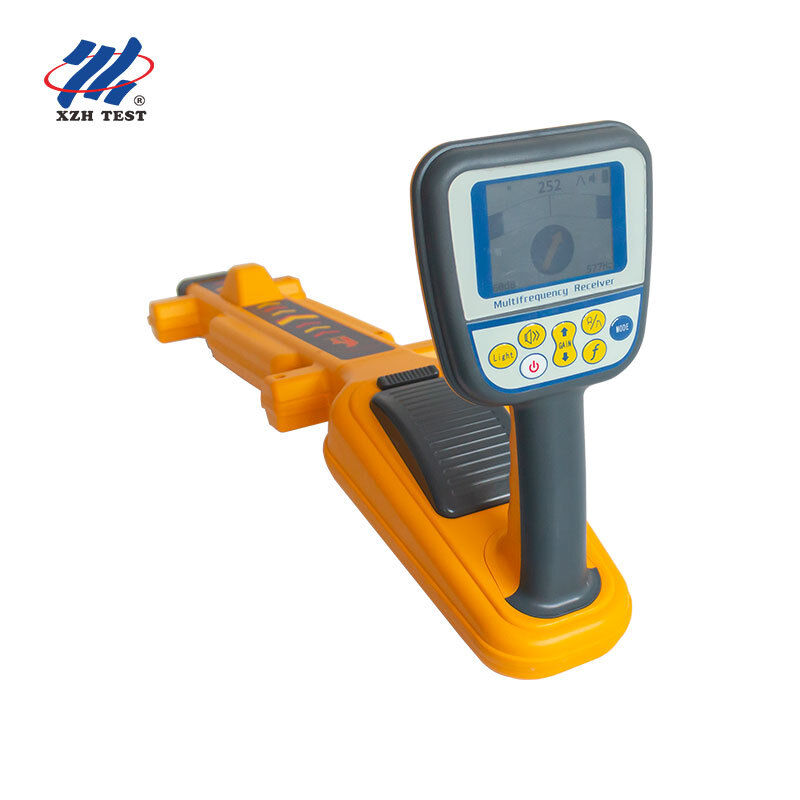

파이프라인 추적 케이블 파이프 로케이터용 휴대용 Xzh 디지털 지하 금속 탐지기

제품 소개
이 케이블 파이프 로케이터 XHGX507X는 지하 케이블의 전자기장 신호를 사용하여 케이블을 찾고 깊이 및 전류 판독값을 제공하여 케이블 감지 기능을 실현합니다.
이 장치의 송신기 및 수신기는 미국 FCC 규칙의 파트 15를 준수하며, 이 장비는 유럽 지침 1999/5/EC의 관련 조항을 준수합니다.
특징:

이 장치는 케이블 경로 검색, 전원 차단 및 활선 케이블 식별에 사용할 수 있습니다.
전류 방향 및 위상 표시 기능을 지원하며, 추적 신호의 전류 방향 및 위상을 표시하여 검색 경로의 정확도를 효과적으로 향상시키는 고유한 기술을 가지고 있습니다.
동시에 케이블의 매설 깊이도 감지할 수 있습니다.
다중 주파수 옵션이 있는 송신기, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, 다중 주파수 모드.
전류 외부 연속 저항 값을 테스트하는 옴미터 기능.
신호 강도의 디지털 표시
게인
왼쪽 및 오른쪽 화살표는 파이프라인 위치를 나타냅니다.
작동 주파수
신호 강도의 그래픽 표시
작동 모드
배터리 전원
나침반은 파이프라인의 방향을 나타냅니다.
파이프라인 깊이 및 전류의 실시간 표시

송신기에 대한 간략한 소개

파이프 라인 추적 케이블 파이프 로케이터용 휴대용 Xzh 디지털 지하 금속 탐지기 0

송신기 계기판 및 기능 소개
송신기는 충분한 전력을 방출할 수 있는 신호원이며, 이 일련의 기기의 핵심 중 하나입니다. 완전한 기능, 높은 지능 및 간단한 작동 방식을 갖추고 있습니다.
패널 소개
참고: 위의 그림 참조
1. 키 2. 출력 포트 3. LCD 디스플레이 영역 4. 주파수 복합 키 5. 전원 조정
복합 키
6. 메뉴 복합 키 7. 충전 포트
기능 소개
1. 스위치 키: 이 스위치는 자체 잠금 스위치입니다. 누르면 전원이 켜지고 송신기가 작동 상태가 됩니다. 전원을 분리하려면 팝업하면 송신기가 종료 상태가 됩니다.
2. 출력 포트: 이 포트는 다중 코어 전용 항공 소켓입니다. 신호의 출력 모드를 변경하는 데 사용됩니다. 직접 연결 라인을 연결하는 것은 직접 연결 모드입니다. 커플링 클램프 연결을 삽입하는 것은 커플링 모드입니다. 라인을 연결하지 않는 것은 유도 모드입니다.
3. 액정 디스플레이 영역: 필요한 기본 정보를 표시합니다.
4. 주파수 키: 이 키는 조그 소프트 스위치입니다. 누를 때마다 출력 신호의 주파수를 변경할 수 있습니다. 초기 전원은 577Hz입니다. 감지 모드에서는 처음에 8KHz입니다. 주파수 설정 메뉴 인터페이스에서 이 키를 눌러 라이트 바에서 덮인 주파수를 선택하거나 취소합니다. 다중 주파수 모드 설정에서 이 키를 눌러 출력 주파수 채널을 교체하도록 선택합니다.
5. 전원 키: 이 키는 조그 소프트 스위치입니다. 누를 때마다 출력 전원을 변경할 수 있으며 저등급, 중등급, 고등급 및 전체 등급에서 선택할 수 있습니다. 주파수 메뉴를 넘겨보세요. 다중 주파수 모드 설정에서 이 키를 눌러 출력 주파수를 선택합니다.
6. 메뉴 키: 이 키는 조그 소프트 스위치입니다. 이 키를 눌러 주파수 설정 메뉴, 저항 측정 모드 및 다중 주파수 모드 설정을 순환합니다.
7. 충전 포트: 이 포트는 Φ2.1 충전 스탠드입니다. 특수 충전기를 연결하여 배터리를 충전하는 데 사용됩니다.
송신기 인터페이스 표시 내용

주파수	현재 출력 주파수를 표시합니다.
전원	현재 출력 전원을 표시합니다. 저등급, 중등급을 표시할 수 있습니다. 고등급 및 전체 등급 각각
모드	현재 작동 모드를 표시합니다. 직접 연결, 커플링 및 유도를 별도로 표시할 수 있습니다.
전류	현재 루프 전류 값을 표시합니다. 유효한 표시는 0-999mA입니다. 임피던스: 현재 루프 임피던스 값을 표시합니다. 유효한 표시는 00001-20000옴입니다.
전원	현재 배터리 전원을 나타냅니다. 배터리 기호로 표시되며, 모두 검은색은 전체 전원이며 왼쪽은 현재 전원 백분율 표시입니다.
일치 팁	그림 아래의 원이 회전하기 시작하면 송신기가 안정적으로 작동하고 있음을 의미합니다.
주파수 설정	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, 다중 주파수 모드.

신호 출력 모드 - 송신기 작동 모드
송신기는 세 가지 방법(직접 연결, 커플링, 유도)으로 대상 케이블에 적용할 수 있는 다양한 AC 신호를 출력할 수 있습니다. 대상 케이블에서 안정적인 신호 전송을 보장하려면 라인에 안정적인 루프가 있어야 합니다. 접지로 구성된 간접 루프, 충분히 긴 케이블과 접지 사이에 형성된 분포 정전 용량으로 구성된 정전 용량 루프 또는 라인 간의 단락 고장 지점으로 구성된 직접 루프일 수 있습니다. 다른 회로는 다른 테스트를 충족합니다.
수신기에 대한 간략한 소개

파이프 라인 추적 케이블 파이프 로케이터용 휴대용 Xzh 디지털 지하 금속 탐지기 1

수신기 패널 및 기능 소개
수신기는 특정 자기장을 수신하여 전기 신호로 변환하여 작업자에게 표시하고 알릴 수 있는 시스템 회로의 통합입니다. 이 일련의 기기의 두 번째 핵심입니다. 완전한 기능, 고도로 지능적이며 휴대 가능하고 가볍고 작동하기 쉽습니다.

파이프 라인 추적 케이블 파이프 로케이터용 휴대용 Xzh 디지털 지하 금속 탐지기 2

인터페이스 표시 내용 기능 소개
수신기 광대역 피크 화살표 모드 인터페이스
주파수: 현재 수신 주파수 값을 표시합니다. 전원을 켜면 초기 값은 577Hz입니다.
격자: 신호 강도는 격자의 길이로 표시됩니다. 격자는 양쪽에서 중간으로 이동하며 격자가 가득 차면 신호가 너무 강하거나 범위를 벗어납니다.
세 자리: 신호 강도는 숫자의 크기로 표시됩니다. 유효 범위는 00.0-99.9이며, 99.9가 표시되면 신호가 너무 강하거나 범위를 벗어납니다.
색상 나침반: 파이프라인의 방향을 나타냅니다.
깊이 및 전류: 지하 파이프라인의 측정 깊이와 파이프라인의 전류를 나타냅니다.
게인: 수신기가 현재 처리하는 신호의 배율을 나타내며, 동적 범위는 000-140db입니다. 기본적으로 자동으로 조정됩니다. 초기 부팅은 60db입니다.
모드: 수신기가 신호를 수신하는 방식을 나타내며 좁은 피크, 넓은 피크, 트로프, 광대역 피크 화살표, 피크 + 트로프 및 외부 장치를 표시합니다. 초기 전원은 넓은 피크입니다. 외부 장치는 자동으로 인식됩니다.
배터리 잔량: 현재 배터리 잔량을 나타냅니다. 배터리 기호로 표시됩니다.
볼륨: 부저의 현재 작동 상태를 나타내며, 경적 기호와 선으로 표시됩니다. 한 줄은 낮은 음량, 두 줄은 중간 음량, 세 줄은 높은 음량이며, 십자는 부저를 끕니다. 초기 전원은 부저를 끄는 것입니다.
왼쪽 및 오른쪽 화살표: 케이블에서 화살표가 자동으로 나타나 케이블 위치를 나타냅니다. 케이블 위에 두 개의 화살표가 나타납니다.
전류 방향: SS 주파수를 사용하는 경우 이 기능은 신호 전류의 방향을 표시하여 작업자가 경로를 찾는 데 도움을 줄 수 있습니다.
위상 표시: SS 주파수를 사용하는 경우 수신기는 신호의 위상을 표시합니다. 주파수 키를 길게 눌러 위상을 지웁니다.

수신기 특성
1) 케이블 위치 지정: 파형 정점 방법을 선택하고 평행 안테나 위치 지정을 사용하여 대상 케이블을 빠르게 추적합니다. 케이블 위에 있으면 신호가 가장 크고 양쪽이 감소합니다. 계곡 방법을 선택하고 수직 안테나를 사용하여 위치를 지정합니다. 인접한 케이블과 간섭원이 없으면 위치 지정이 더 정확하고 신뢰할 수 있습니다. 수신기가 케이블 위에 있으면 신호가 가장 작고 양쪽의 신호가 큽니다.
2) 깊이 측정: 직접 연결 모드에서 깊이가 직접 측정됩니다. 수신기를 파이프라인 바로 위에 놓고 나침반이 가리키는 방향이 정면을 향할 때 기기 본체를 가만히 두면 실시간 사운딩 값이 왼쪽 상단에 표시됩니다.
음성 프롬프트
이 기기의 가장 큰 특징은 음성 프롬프트가 있다는 것입니다. 이는 작업자가 장시간 작업할 때 눈의 피로를 줄여 감지 작업을 더 간단하고 명확하게 만들 수 있습니다. 수신기가 방출하는 소리의 볼륨은 수신된 신호의 강도에 비례합니다. 단일 게인에서 수신기에서 나오는 소리가 크고 빠르면 수신된 신호가 강하다는 의미이고, 그 반대의 경우 수신된 신호가 약하다는 의미입니다. 수신기가 정점 방식에 있으면 소리가 가장 크고 케이블 바로 위에 날카로우며 양쪽에서는 소리가 작고 드뭅니다. 수신기가 계곡 방식에 있으면 소리가 가장 작고 파이프라인 바로 위에 가장 드물며 양쪽에서는 소리가 크고 빡빡합니다.
수신기 작동 모드
작동 원리
신호가 케이블에 적용되면 케이블에 전류가 흐르고 전류는 케이블 주위에 방사되는 자기장을 생성합니다. 자기장의 주파수는 적용된 신호의 주파수와 일치합니다. 강도는 원의 중심인 케이블이고 방사가 감소하며 방향은 방사 원의 특정 지점의 접선 방향입니다.
수신기는 내부 안테나 또는 외부 입력 장치를 통해 케이블에서 방사되는 자기장 신호 또는 누출된 전기장 신호를 수신하고 두 가지 다른 작동 모드로 처리할 수 있으며 신호 강도 변화가 작업자에게 표시됩니다.
신호 수신 모드 - 수신기 작동 모드
정점 방법
(좁은 피크, 넓은 피크, 넓은 화살표, 피크 + 계곡)트로프 방법
(트로프)
