전기 케이블 결함 지표자 프레임 전력 지하 케이블 결함 위치기

Name: 전기 케이블 결함 지표자 프레임 전력 지하 케이블 결함 위치기
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	CE, ISO
모델 번호:	XHDD503E

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

CE, ISO

모델 번호:

XHDD503E

모델 번호.:

XHDD503E

용법:

네트워크 케이블 테스터, 오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터

힘:

전기

맞춤형:

맞춤형

색상:

검은색

필터:

200Hz-1600Hz 옵션

출력 이득:

16단계(0~112dB)

음향-자기 위치 정확도:

0.2m 미만

스텝 전압 위치 정확도:

0.5m 이하

경로 식별 정확도:

0.5m 이하

운송 패키지:

나무 케이스

등록 상표:

XZH 테스트

기원:

중국

HS코드:

9031809090

공급 능력:

2000pcs/년

맞춤화:

사용 가능

판매 후 서비스:

보증 인증서

보증:

12개월

강조하다:

High Light

강조하다:

전력 케이블 결함 지표

지하 케이블 결함 지표

Trading Information

최소 주문 수량:

1 단위

가격:

협상 가능

포장 세부 사항:

목재 케이스

배달 시간:

5~8일

지불 조건:

T/T

공급 능력:

2000Units/년

제품 설명

XHDD503E

설명
케이블 고장 탐지기는 진동 감지 및 전자기 유도 원리를 사용하여 케이블 고장 지점의 정확한 위치를 결정합니다. 고전압 펄스 발생기를 사용하여 고장 지점에서 섬락 방전을 일으킵니다. 고장 지점에서 섬락 방전으로 인해 발생하는 진동파, 음파, 전자기파와 같은 물리적 현상은 포인팅 장비의 특수 프로브로 감지되어 케이블 고장 포인팅 장비에서 증폭, 처리, 표시 및 출력됩니다. 테스터의 청각 및 시각을 통해 고장 지점의 정확한 위치가 결정됩니다. 즉, "케이블 바로 위 및 대략적인 측정 범위 내"에서 케이블 고장 지점을 정확하게 찾는 작업이 완료됩니다.
이 고정점 측정기는 다양한 재료, 단면 및 매체로 만들어진 전력 케이블, 고주파 동축 케이블, 가로등 케이블 및 매설선의 저저항, 단락, 개방 회로 및 단선 고장뿐만 아니라 고저항 누설 및 고저항 섬락 고장에 적합합니다.

제품 특징
1. 5인치 터치 고휘도 LCD는 햇빛 아래에서도 가시성을 보장합니다.
2. 표준, 강화, 노이즈 감소, 사용자 정의의 4가지 테스트 모드를 제공합니다.
3. 음향-자기 동기화, 순수 음향, 순수 자기, 단계 전압의 4가지 위치 지정 기능을 제공합니다.
4. 배경 노이즈 감소 기술을 갖추고 있으며 다양한 필터링 방법을 선택할 수 있습니다.
5. BNR 및 음소거 기능이 장착되어 있습니다.
4. 경로 편차 표시 기능이 있습니다.
5. 다층 물리적 절연 신호 센서, 방수 등급 IP65가 장착되어 있습니다.
6. 대용량 리튬 배터리가 내장되어 있어 대기 시간이 길고 고속 충전기가 제공됩니다.
7. 작고 가벼우며 작동이 간편하고 단순한 인간-기계 인터페이스를 제공합니다.

기술 사양

필터 매개변수	l전대역 통과: 100Hz~1600Hz.
	l저대역 통과: 100Hz~300Hz.
	l대역 통과: 160Hz~1600Hz.
	l대역 통과: 200Hz~600Hz.
채널 이득:	8단계 조절 가능.
자기 채널 이득:	8단계 조절 가능.
단계 전압 이득:	8단계 조절 가능.
출력 이득:	16단계 (0~112db)
출력 임피던스:	350Ω
음향-자기 위치 지정 정확도:	≤0.1m.
단계 전압 위치 지정 정확도:	≤ 0.5m.
경로 식별 정확도:	≤ 0.5m.
BNR 배경 노이즈 감소 및 음소거 노이즈 감소 기능이 있습니다.
디스플레이 제어 방법:	5인치 고휘도 터치 스크린 제어.
전원 공급 장치:	4*18650 표준 리튬 배터리.
대기 시간:	8시간 이상.
크기:	428L×350W×230H
주변 온도:	-25~65ºC; 상대 습도: ≤90%.

작동 원리
1. 음향-자기 동기화 방법:
음향-자기 동기화 방법은 매우 정확하고 고유한 정밀 고장 위치 결정 방법입니다. 이 원리는 전통적인 음향 지점 결정 방법에 기반하며 전자기 신호의 감지 및 적용을 추가합니다.
고전압 발생기가 고장 케이블에 충격 방전을 수행할 때 고장 지점에서 발생하는 방전음이 지면으로 전달됩니다. 음향 신호는 고감도 프로브로 감지됩니다. 증폭 후 헤드폰으로 들으면 "팝" 소리를 들을 수 있습니다.
프로브의 내장 프로브는 실시간으로 자기장 신호를 수신하고, 자기장의 전파 속도가 소리의 전파 속도보다 훨씬 빠르다는 원리를 사용하여 전자기 신호와 음향 신호 간의 시간 차이를 감지하여 고장 지점까지의 거리를 결정합니다. 센서 위치를 계속 이동하여 음향-자기 시간 차이가 가장 작은 지점을 찾으면 고장 지점의 정확한 위치가 그 아래에 있습니다.
전통적인 음향 측정 법정 지점 측정기는 일반적으로 이어폰으로만 모니터링하거나, 측정기 바늘의 흔들림으로 고장 지점의 방전음을 식별하는 데 보조됩니다. 방전음은 눈 깜짝할 사이에 사라지고 주변 소음과 큰 차이가 없기 때문에 경험이 많지 않은 작업자에게 큰 어려움을 초래하는 경우가 많습니다. 음향-자기 동기화 방법은 전통적인 음향 측정 방법의 위 문제를 효과적으로 해결합니다.
2. 순수 음향 방법:
순수 음향 방법은 음향 진동 센서, 신호 증폭기, 필터 회로, 샘플링 장치, 프로세서, 디스플레이 장치, 전력 증폭 장치, 헤드폰 등으로 구성됩니다.
순수 음향 방법은 주로 고저항 및 섬락 고장을 측정하는 데 사용됩니다. 주요 원리는 고전압 소스를 사용하여 고장 케이블에 임펄스 전압을 가하여 고장 지점에서 방전 분해를 일으킨 다음 방전 중에 발생하는 소리를 사용하여 고장을 정확하게 위치시키는 것입니다. 음향 진동 센서는 음향 신호를 전기 신호로 변환하고, 신호 증폭기 및 필터 회로에서 증폭 및 필터링됩니다. 마지막으로 헤드폰을 통해 소리로 복원되거나 소리의 강도가 표시됩니다. 가장 큰 소리 강도를 가진 지점이 고장 지점입니다.
3. 순수 자기 방법:
순수 자기 방법은 케이블 경로와 케이블 고장 지점의 정확한 위치를 결정할 수 있습니다. 주요 원리는 고전압 소스를 사용하여 고장 케이블에 임펄스 전압을 가하고, 유도 코일을 사용하여 펄스 신호를 감지하고, 펄스 신호의 특성을 통해 케이블에서 벗어났는지 여부를 판단하는 것입니다. 감지된 펄스 신호의 특성이 벗어나면 고장 지점으로 결정됩니다.
4. A-프레임 방법:
매설 케이블에 지락 고장이 발생한 경우 전위차 방법을 사용하여 고장 지점을 찾을 수 있습니다. 이 방법은 고장 케이블의 테스트 지점과 접지 사이에 테스트 전압을 가하는 것입니다. 그러면 케이블 진입점 주위에 진입점과 동심인 분포 전기장이 형성됩니다. 이 전기장 내에서 동일한 반경을 가진 모든 지점 사이에는 전위차가 없지만, 다른 반경을 가진 두 지점(그림의 A 및 B 지점) 사이에는 전위차가 있습니다. 두 지점 사이의 거리가 고정되어 있을 때, 두 지점 사이의 거리는 물체가 가까울수록 전위차가 강해집니다.
이 기능을 사용하여 A와 B 지점을 중심점으로 점차 가깝게 이동할 수 있습니다. 고장 지점이 A와 B 지점 사이에 정확히 있을 때 전위차는 0이 됩니다. 고장 지점을 지나 계속 이동하면 전위차의 극성이 반전되므로 앞뒤로 이동하여 접지점을 정확하게 결정할 수 있습니다.

장비 레이아웃 및 지침

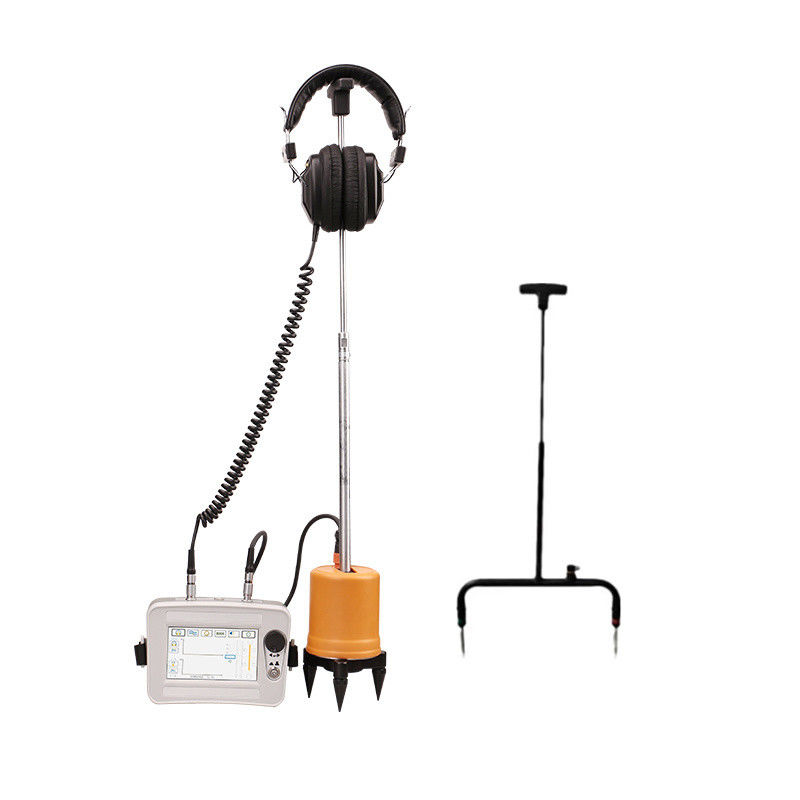

장비 구성
1. 케이블 고장 탐지기: 대략적인 측정 범위 내에서 케이블 고장 지점을 정확하게 찾습니다.
2. 프로브: 프로브, 프로브, 세 발 집게, 연결봉을 포함하며 신호를 수신하기 위해 입력 채널에 연결됩니다.
3. 헤드폰 착용; 포인팅 장비의 입력 채널에 연결합니다(출력 신호 피드백).
4.7코어 신호선: 포인팅 장비와 프로브 사이의 연결 케이블(포인팅 장비와 프로브 연결).
5. 충전기: 장비의 충전 소켓에 연결하여 충전합니다.
6.A 프레임: 단계 전압 방법을 사용하여 테스트할 때 사용됩니다.
7. A 프레임 연결 케이블: 케이블 고장 탐지기 및 A 프레임 연결 케이블.
8. 접지 핀: A 프레임의 일치하는 액세서리.

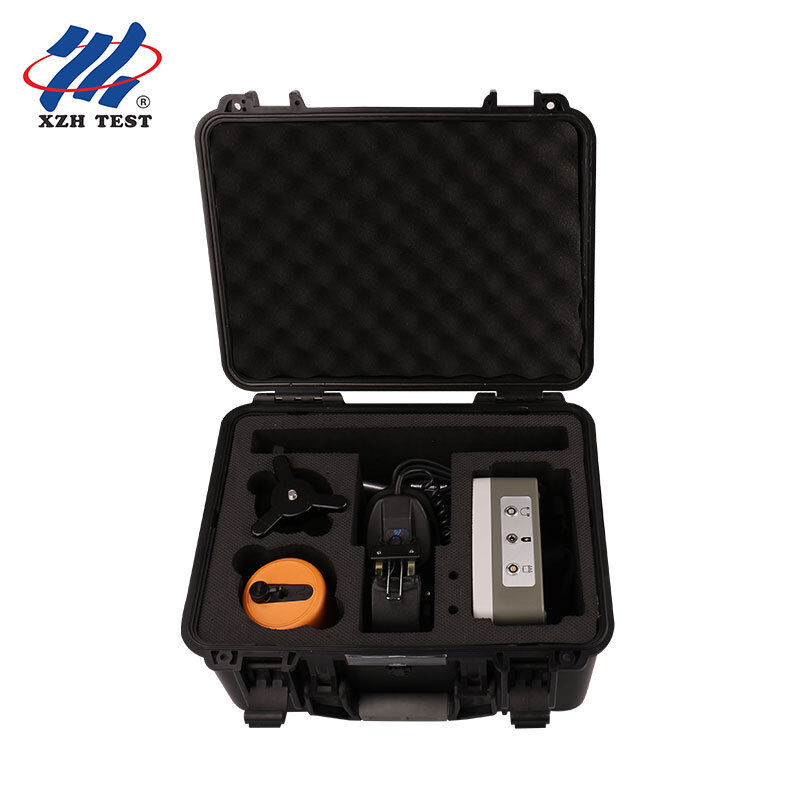

포장 목록

A 프레임이 연결되면 오른쪽과 같이 테스트 인터페이스로 자동 진입합니다.
A 프레임 하단에 빨간색과 녹색 화살표가 있으며, 빨간색이 앞쪽, 녹색이 뒤쪽임을 유의하십시오. 이는 빨간색이 케이블의 끝을 나타내고 녹색이 케이블의 시작을 나타냄을 의미합니다.

케이블 매설 경로를 따라 A 프레임을 케이블 끝 방향으로 천천히 이동하면서 테스트 화면의 빨간색 및 녹색 막대 그래프의 변화를 관찰하십시오. 이는 전류 방향의 변화를 반영합니다.
손상 지점에서 멀리 떨어져 있을 때 화면의 빨간색 및 녹색 막대는 약간 불규칙하고 작게 나타납니다.
고장 지점에 가까워지면, 예를 들어 고장 지점에서 약 5미터 떨어진 곳에서는 빨간색 막대 그래프가 매우 커지는 것을 볼 수 있습니다. 이는 왼쪽 이미지와 같습니다.
고장 지점 바로 위 또는 고장 지점 앞뒤 약 1-2미터 지점에 있을 때 빨간색 및 녹색 막대 그래프가 매우 작아지고 화면에 표시되는 것을 볼 수 있습니다. 이는 오른쪽 이미지와 같습니다.
고장 지점을 지나면, 예를 들어 고장 지점에서 약 5미터 떨어진 곳에서는 녹색 막대 그래프가 매우 커지는 것을 볼 수 있습니다.
이런 식으로 인내심 있게 검색하면 고장 위치를 찾을 수 있습니다.
