경로 편차 표시 기능과 오디오 케이블 검사기

Name: 경로 편차 표시 기능과 오디오 케이블 검사기
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 1,050.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	중국 산시성 시안
브랜드 이름:	XZH TEST
인증:	CE, ISO
모델 번호:	XHDD503E

상세 정보

원래 장소:

중국 산시성 시안

브랜드 이름:

XZH TEST

인증:

CE, ISO

모델 번호:

XHDD503E

모델 번호:

XHDD503E

용법:

네트워크 케이블 테스터, 오디오 케이블 테스터, 동축 케이블 테스터, 디지털 케이블 테스터

힘:

전기

사용자 정의:

사용자 정의

색상:

검은색

필터:

200Hz-1600Hz 옵션

출력 이득:

16단계(0~112dB)

출력 임피던스:

350Ω

음향-자기 위치 정확도:

0.2m 미만

스텝 전압 위치 정확도:

0.5m 이하

경로 식별 정확도:

0.5m 이하

운송 패키지:

나무 케이스

등록 상표:

XZH 테스트

기원:

중국

HS 코드:

9031809090

공급 능력:

2000pcs/년

사용자 정의:

사용 가능

애프터 판매 서비스:

보증 인증서

보증:

12 개월

강조하다:

High Light

강조하다:

경로 편차 오디오 케이블 테스터

오디오 케이블 결함 위치 탐지기

표시 기능 오디오 케이블 테스터

Trading Information

최소 주문 수량:

1 단위

포장 세부 사항:

나무로 된 패키징

배달 시간:

5~8일

지불 조건:

T/T

공급 능력:

한 달에 2000 단위

제품 설명

설명
케이블 오류 로케이터는 진동 픽업 원리와 전자기 유도 원리를 사용하여 케이블 오류 지점의 특정 위치를 결정합니다. 고전압 펄스 발생기가 사용됩니다플래시 오버결함 지점에서 배출. 진동파, 음파 및 전자기파와 같은 물리적 현상은플래시 오버결함 지점에서의 방전은 포인팅 기기의 특수 프로브에 의해 픽업되며, 케이블 결함 포인팅 기기에 의해 증폭, 가공, 표시 및 출력. 결함 지점의 정확한 위치는 테스터의 청각 및 비전에 의해 결정됩니다. 즉, "케이블 바로 위에 그리고 거친 측정 범위 내에서"케이블 결함 지점을 정확하게 찾는 작업이 완료됩니다.
이 고정점 기기는 저항성, 단락, 개방 회로 및 전원 케이블의 저항성, 단락, 개방 회로 및 분리 결함, 고주파 동축 케이블, 가로등 케이블, 다양한 단면 및 미디어를 갖춘 다양한 재료로 만든 매장 된 와이어뿐만 아니라 고 저항 누출 및 고도로에 적합합니다.플래시 오버에프ault.
제품 기능
1. 5 인치 터치 높이 밝기 LCD는 햇빛 아래 가시성을 보장합니다.
2. 표준, 향상, 노이즈 감소 및 사용자 정의의 4 가지 테스트 모드가 있습니다.
3.4위치 기능 : 음향 자극 동기화, 순수한 음향, 순수한 자기 및 단계 전압.
4. 배경 노이즈 감소 기술이 있으며 다양한 필터링 방법 중에서 선택할 수 있습니다.
5. BNR 및 음소거 기능이 장착되어 있습니다.
4. 경로 편차 표시가 있습니다.
5. 다층 물리적 분리 신호 센서, 방수 등급 IP65가 장착되어 있습니다.
6. 내장 대용량 리튬 배터리, 긴 대기 시간, 빠른 충전기가 장착되었습니다.
7. 작고 가벼우 며 작동하기 쉽고 간단한 인간-기계 인터페이스.

기술 사양

필터 매개 변수	롤 패스 : 100Hz ~ 1600Hz.
	LLOW 패스 : 100Hz ~ 300Hz.
	lqualcomm : 160Hz ~ 1600Hz.
	lbandpass : 200Hz ~ 600Hz.
채널 게인 :	8 레벨 조정 가능.
자기 채널 게인 :	8 레벨 조정 가능.
계단 전압 게인 :	8 레벨 조정 가능.
출력 게인 :	16 레벨 (0 ~ 112dB)
출력 임피던스 :	350Ω
음향 자 위치 정확도 :	≤0.1중.
계단 전압 포지셔닝 정확도 :	≤0.5m.
경로 식별 정확도 :	≤0.5m.
BNR 배경 노이즈 감소 및 음소거 노이즈 감소 기능이 있습니다.
디스플레이 제어 방법 :	5 인치 고 가상 터치 스크린 컨트롤.
전원 공급 장치 :	4*18650 표준 리튬 배터리.
대기 시간 :	8 시간 이상.
용량:	428L × 350W × 230H
전반적인무게:	7kg.
주변 온도 :	-25 ~ 65ºC; 상대 습도 : ≤90%.

w오킹 원리
1. 어쿠스-자극 동기화 방법 :
음향 자극 동기화 방법은 정확한 결함 위치를위한 매우 정확하고 고유 한 방법입니다. 그것의 원리는 전통적인 음향 점 결정 방법을 기반으로하며 전자기 신호의 탐지 및 적용을 추가합니다.
고전압 생성기가 결함이있는 케이블에서 충격 방전을 수행하면 결함 지점에서 방전에 의해 생성 된 사운드가지면으로 전송됩니다. 사운드 신호는 매우 민감한 프로브에 의해 선택됩니다. 증폭 후 헤드폰으로 들으면 "팝"사운드를들을 수 있습니다.
프로브의 내장 프로브는 자기장 신호를 실시간으로 수신하고, 자기장의 전파 속도가 사운드의 전파 속도보다 훨씬 높다는 원리를 사용하여 전자기 신호와 사운드 신호 사이의 시차를 감지함으로써 결함 지점의 거리를 결정합니다. 센서 위치를 계속 움직여서 가장 작은 음향 자극 시간 차이로 점을 찾으십시오. 그러면 결함 지점의 정확한 위치가 아래에 있습니다.
기존의 음향 측정 법적 지점 기기는 일반적으로 이어폰 만 사용하여 모니터링하거나 결함 지점에서 배출 소리를 식별하기 위해 미터 포인터의 스윙에 의해 보충됩니다. 방전 사운드는 눈을 깜박이고 주변 소음과 크게 다르지 않기 때문에 종종 경험이없는 운영자에게 큰 어려움을 가져옵니다. 어쿠스틱 자식 동기화 방법은 전통적인 음향 측정 방법의 위의 문제를 효과적으로 피합니다.

2. 순수한 사운드 방법 :
순수한 사운드 방법은 음향 진동 센서, 신호 증폭기, 필터 회로, 샘플링 장치, 프로세서, 디스플레이 장치, 전원 증폭기 장치, 헤드폰 등으로 구성됩니다.
순수한 사운드 방법은 주로 높은 저항 및 플래시 오버 결함을 측정하는 데 사용됩니다. 주요 원칙은 고전압 소스를 사용하여 고장 케이블에 임펄스 전압을 적용하여 결함 지점에서 배출 분해를 유발 한 다음 배출 중에 생성 된 사운드를 사용하여 결함을 정확하게 찾는 것입니다. 음향 진동 센서는 음향 신호를 전기 신호로 변환하여 신호 증폭기 및 필터 회로에 의해 증폭되고 필터링됩니다. 마지막으로 헤드폰을 통해 소리가되거나 사운드의 강도가 표시됩니다. 사운드 강도가 가장 큰 곳은 결함 지점입니다.

3. 순수한 자기 방법 :
순수한 자기 방법은 케이블 경로와 케이블 결함 지점의 정확한 위치를 결정할 수 있습니다. 주요 원칙은 고전압 소스를 사용하여 결함이있는 케이블에 임펄스 전압을 적용하고, 유도 코일을 사용하여 펄스 신호를 선택하고, 펄스 신호의 특성을 통해 케이블에서 벗어나는 지 판단하는 것입니다. 픽업 된 펄스 신호의 특성이 벗어나면 결함 지점으로 결정됩니다.

4. A- 프레임 방법 :
묻힌 케이블에서 접지 오류가 발생하면 전위차 방법을 사용하여 결함 지점을 찾을 수 있습니다. 이 방법은 결함이있는 케이블과 접지의 테스트 포인트 사이에 테스트 전압을 추가하는 다음, 진입 점과 동심원이 케이블의 진입 점 주위에 형성됩니다. 이 전기장에서 동일한 반경을 가진 지점 사이에는 전위 차이는 없지만 반경이 다른 두 지점 (그림의 점 A와 B) 사이에는 전위차가 있으며, 두 지점 사이의 거리가 고정되면 두 지점 사이의 거리는 물체가 더 가까워 질수록 전위차가 강해집니다.
이 기능을 사용하면 포인트 A와 B가 중심 지점에 점차 더 가깝게 이동할 수 있습니다. 결함 지점이 점 A와 B 사이에 있으면 전위차가 0이됩니다. 결함 지점을 계속 넘어 서면 전위차의 극성이 역전되어 앞뒤로 이동하여 접지 지점을 정확하게 결정할 수 있습니다.

기기 레이아웃 및 지침

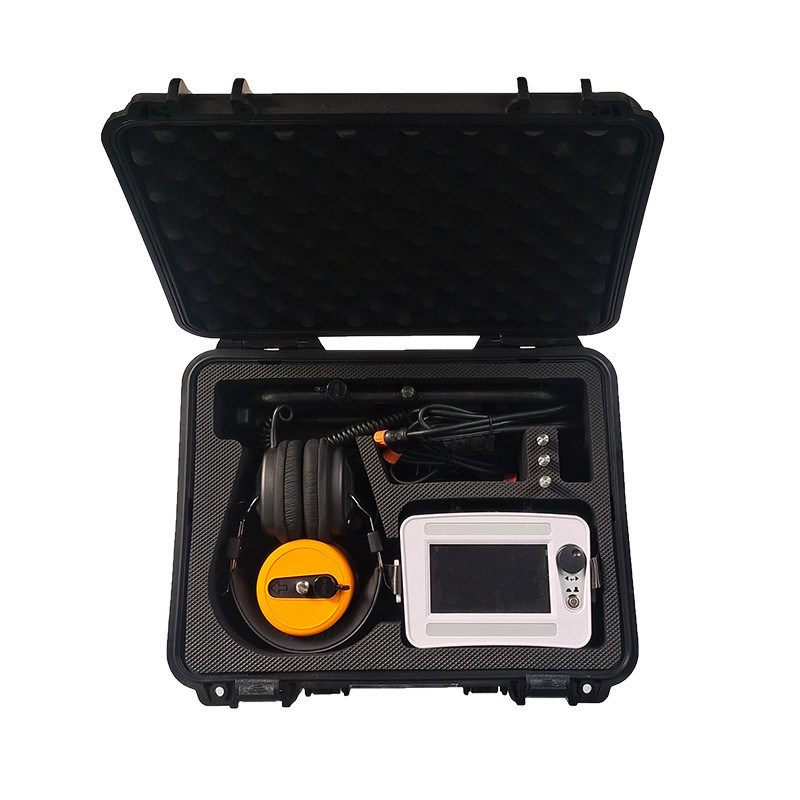

악기의 구성

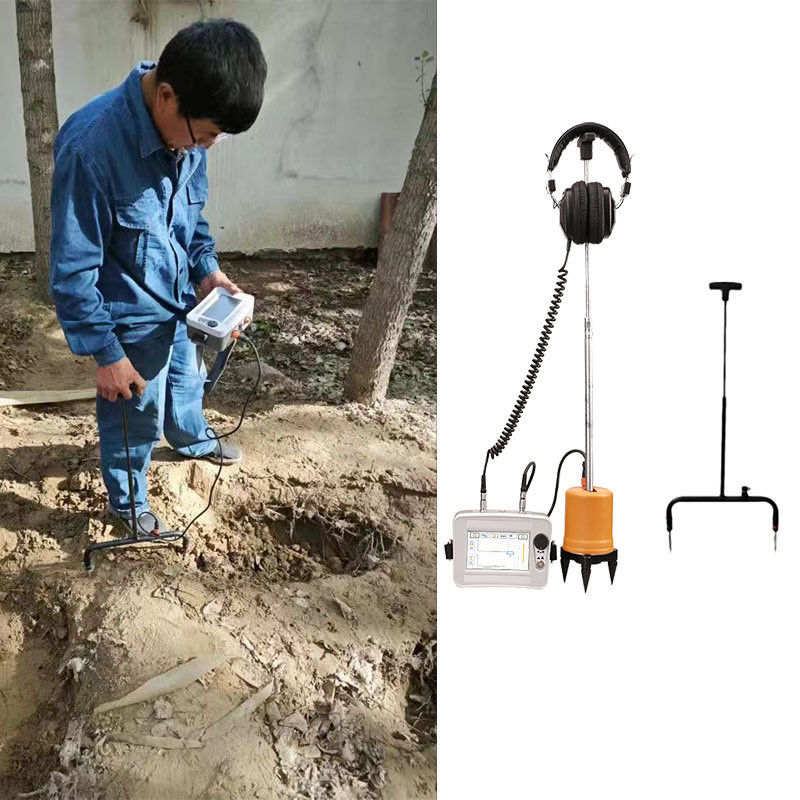

1. 케이블 오류 로케이터 : 거친 측정 범위 내에서 케이블 오류 지점을 정확하게 찾으십시오.
2. 프로브 : 프로브, 프로브, 3 개의 발톱 및 커넥팅로드를 포함하여 입력 채널에 연결되어 신호를 수신합니다.
3. 마모 헤드폰; 포인팅 기기의 입력 채널을 연결하십시오 (출력 신호의 피드백).
4.7 코어 신호 라인 : 포인팅 기기와 프로브 사이의 케이블 연결 (포인팅 기기 및 프로브 연결).
5. 충전기 : 충전을 위해 계측기의 충전 소켓에 연결하십시오.
6. 프레임 : 스텝 전압 방법을 사용하여 테스트 할 때 사용됩니다.
7. A- 프레임 연결 케이블 : 케이블 오류 로케이터 및 A 프레임 연결 케이블.
8. 그라운드 핀 : A- 프레임의 일치 액세서리.
포장 목록

A- 프레임이 연결되면 오른쪽에 표시된대로 테스트 인터페이스에 자동으로 입력됩니다.
프레임 A의 바닥에는 화살표가 빨간색과 녹색이며 앞면에는 빨간색이 있고 뒷면에는 녹색이 있습니다. 이것은 빨간색이 케이블의 끝을 나타내고 녹색은 케이블의 시작을 나타냅니다.

케이블 매장 경로를 따라 A- 프레임을 케이블 끝으로 천천히 이동하고 테스트 화면의 빨간색 및 녹색 막대 그래프의 변경 사항을 관찰하십시오. 이것은 전류 방향의 변화를 반영합니다.
손상 지점에서 멀리 떨어진 곳에서 화면의 빨간색과 녹색 막대는 약간 불규칙하고 작게 나타납니다.
결함 지점에 가까워지면 결함 지점에서 약 5 미터 떨어진 곳에서 왼쪽 이미지에서 표시된 것처럼 빨간색 막대 그래프가 매우 커집니다.
결함 지점 바로 위 또는 결함 지점 앞과 뒤에 약 1-2 미터에 달하는 경우, 빨간색과 녹색 막대 그래프가 매우 작아서 위의 이미지에 표시된대로 화면에 나타납니다.
결함 지점을 통과하면 결함 지점에서 약 5 미터 떨어진 곳에는 녹색 막대 그래프가 매우 커집니다.
이렇게하면 참을성있게 검색하면 결함의 위치를 찾을 수 있습니다.
