| 원래 장소: | 중국 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHDD503 |

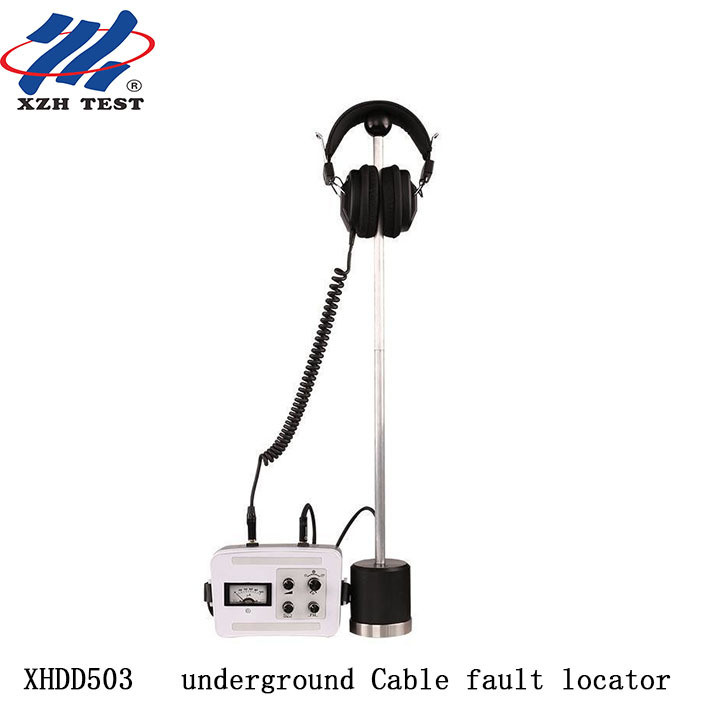

XHDD503지하케이블 고장 지표
설명
XHDD503 케이블 결함 탐지기는 매우 작고 가벼우며 보호 PVC 케이스에 포장되어 사용자가 탐지를 완료 한 후에 쉽게 휴대 할 수 있습니다.
XHDD503전원 케이블 결함 지표전기 레벨 조절, 주파수 조절 및 부피 조절 단추가 있는 마이크로 암미터 디스플레이로 설계되었습니다. 마이크로 암미터의 지표의 스윙을 관찰함으로써,당신은 결함 지점에서 플래시오버 방출 동안 자기장의 강도를 볼 수 있습니다전기의 레벨 단추를 회전해서 자기장 강도의 기준을 조절합니다. 경로 탐지 과정에서,수신 주파수를 조정하면 귀가 경로 신호를 쉽게 알아볼 수 있습니다.. 오류 위치 프로세스 동안 주파수 버튼을 조정하면 전파 신호를 효과적으로 피할 수 있습니다. 케이블 오류 위치 및 케이블 경로 탐색 중에 볼륨을 조정하십시오.그래서 우리의 귀는 더 적절한 사운드 신호를 들을 수 있습니다..
기술 매개 변수
| 확대 | 5001,000번 |
| 위치 정확성 | ±0.2m |
| 출력 임페던스 | 350Ω |
| 작동 전원 공급 장치 | 표준 3.7V 3200mAh 배터리 4 셀 |
| 평온 전류 | < 10mA |
| 탐지 깊이: | 10m 이상 |
| 노동 조건 | 환경 온도: -25~65oC; 상대 습도: ≤90%. |
제품 특성
1. 동시적으로 결함 지점에서 방출 동안 생성 진동 파동, 소리 파동 및 전자기 파도를 수신;
2음향 채널과 자기 채널은 별도로 설계되고 별도로 공급되며 더 강력한 반 간섭 능력을 가지고 있습니다.
3슈퍼 확대, 탐지 깊이는 10 미터 이상입니다.
4초저전력 및 저전력 설계, 휴전 전류는 10mA 미만이며 연속 작동 시간은 20시간 이상입니다.
5- 아날로그 미터 설계, 신호 강도와 경향은 한눈에 명확합니다.
6제로 레벨은 임의로 조정할 수 있습니다. 다양한 강점과 약점 시나리오에 적합합니다.
포장 목록
Q: 음향-자기 동기화란 무엇인가요? 왜 중요한가?
음향 자석 동기화 (Acoustic-Magnetic Synchronization, AMS) 는 결함 지점에서 HV 배열 중에 생성되는 소리 파동 (음성) 과 전자기 펄스 (자기) 를 모두 측정합니다.소리는 전자기파보다 느리게 이동하기 때문에, 두 신호 사이의 시간 차이는 당신이 고장의 바로 위에 있음을 확인합니다. 이 이중 채널 검증은 주변 소음에서 잘못된 긍정적 인 결과를 제거합니다.
질문: 발굴의 정확한 지점은 무엇일까요?
XHDD503C는 정상 토양 조건에서 0.1m (10cm) 정밀도를 달성합니다. 이것은 발굴 구역이 대략 30-50cm 지름으로 제한 될 수 있음을 의미합니다.수 미터 이상의 시범 굴굴에 비해 발굴 시간과 표면 복원 비용을 크게 줄입니다..
Q: TDR 사전 배치 후 지표기를 어떻게 사용하나요?
TDR가 결함 거리를 제공 한 후 (예를 들어, 317m), 케이블 경로 추적기를 사용하여 지상 위의 케이블 경로를 표시하십시오. TDR에서 표시된 거리에 가까운 이 경로를 따라 지표기를 걸어보십시오.분파에 접근할 때, 음향 신호가 더 크게 되고 자기 시간차 측정이 감소합니다. 가장 강한 음향 신호와 최소 시간차가 결합되어 정확한 결함 위치를 표시합니다.
Q: XHDD503C는 다양한 유형의 HV 발전기와 작동 할 수 있습니까?
예. XHDD503C는 주기적인 방출 펄스를 생산하는 모든 고전압 급류 발전기와 호환됩니다. 그것은 통합 시스템 (예를 들어,XHHV535-4TSB) 및 전통적인 테스트 트랜스포머 + 콘덴서 구성핑포이터는 소스 장비와 상관없이 HV 배열에 의해 생성되는 음향 및 자기 신호를 감지합니다.
Q: 정확히 지정한 깊이에 어떤 영향을 미치며 어떻게 최대한 높일 수 있을까요?
정확한 깊이를 파악하는 것은 결함 지점의 HV 배charge 에너지, 토양 구성 (바 Sand는 점토보다 더 완화) 및 배경 소음 수준에 달려 있습니다. 깊이를 극대화하려면:가장 안전한 배열 전압을 사용합니다., 결함 지점이 완전히 분해되었는지 확인하고 (저저항 채널), 시끄러운 도시 지역에서 조용한 시간 (아침 일찍 또는 밤) 에서 위치를 확인합니다.
Q: 어떤 보증과 지원이 제공됩니까?
평생 기술 지원과 함께 제조 결함에 대한 12개월 보증. 패키지에는 핀포이터 단위, 헤드폰, 지상 센서, 휴대용 케이스, 충전기 및 사용자 설명서가 포함되어 있습니다.CE 및 ISO 인증연장 보증 및 현장 교육이 가능합니다.
