| 원래 장소: | 중국 |
| 브랜드 이름: | XZH Test |
| 인증: | CE, ISO |
| 모델 번호: | XHGG502A |

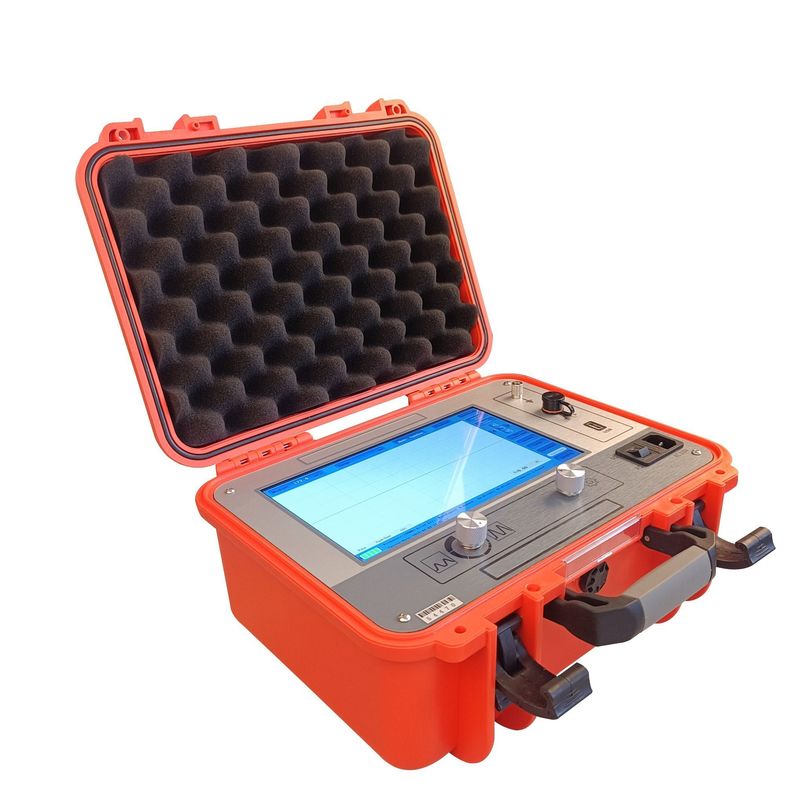

XHGG502A 케이블 결함 검사기는 간단한 운영 소프트웨어 인터페이스를 갖춘 산업용 10.1 인치 터치 통합 컴퓨터를 채택하여 인간-기계 상호 작용 테스트를 가능하게합니다.그것은 신호 필터링을 달성하기 위해 산업 수준의 통합 회로 설계와 임베디드 운영 체제를 사용합니다, 인수, 데이터 처리, 그래픽 디스플레이 및 그래픽 분석, 케이블 속도 측정, 케이블 길이 테스트, 케이블 결함 거리 테스트 및 저항 테스트를 완료합니다.
이 케이블 결함 검사기는 전력 케이블의 상태와 결함 거리를 측정하고 분석하는 특수 도구입니다. 그것은 낮은 저항, 단회로,전력 케이블의 오픈 서킷 및 단속 장애, 고주파 동축 케이블, 거리 조명 케이블 및 다양한 재료의 묻힌 케이블, 가로 절단 및 매체, 그리고 고 저항 누출 및 플래시오버 고 저항 결함.
작업 모드: TDR (하전압 펄스), ICE (동력 전류), ARM (아크 반사 방법) 결합 장치가 구성되어 있습니다.
산업용 10.1인치 전체 컬러 TFT 터치 스크린, 단순하고 안정적인 내장 시스템
케이블 파동 속도 시험, 케이블 길이 시험 및 결함 거리 시험의 기능
완전 자동 연속 샘플링, 실시간 파형 캡처, 신속하고 정확
자동 테스트 범위 설정 및 자동 파형 분석으로 테스트 거리를 표시합니다.
터치와 코딩 버튼의 두 가지 작동 방식, 간단하고 빠르고 신뢰할 수 있습니다.
저전압 펄스 메소드, 고전압 플래시오버 메소드 및 다중 펄스 메소드 (8번) 테스트 기술, 원활한 파형 표시 및 쉬운 해석이 장착되어 있습니다.

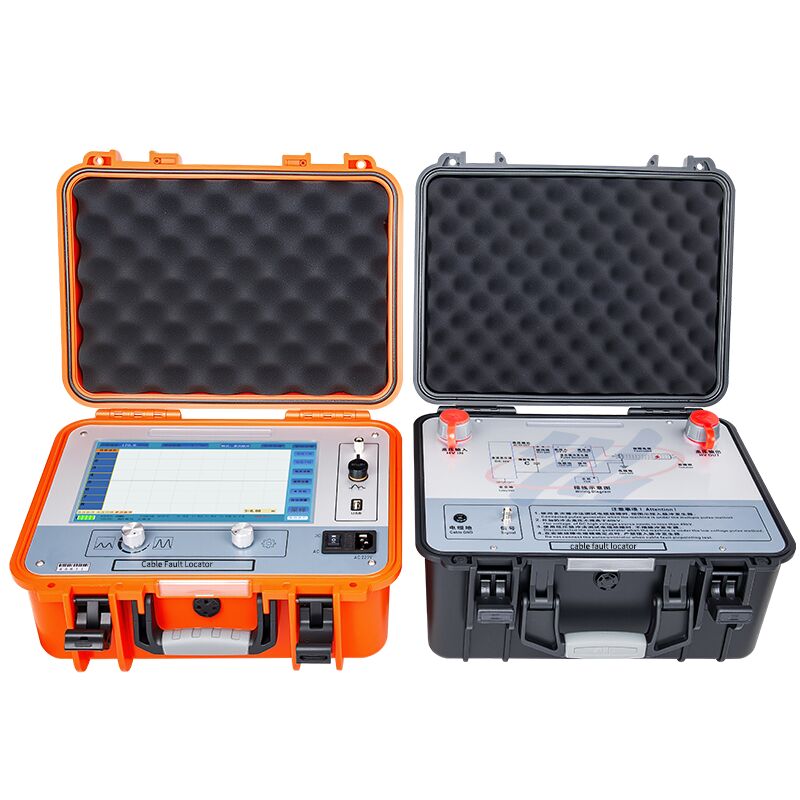

다중 펄스 방법을 사용할 때, 펄스 큐플러와 함께 사용해서 높은 전압과 낮은 전압의 8개의 그룹을 쉽게 비교할 수 있습니다.
대규모 테스트 파형 저장: 현장에서 테스트 된 파형은 저장되고 분석을 위해 검색 할 수 있습니다.
초고 밝기 LED 백라이트 280 니트, 해상도 1024*600, 직접 햇빛 환경에 적합합니다.
고속 충전 기능이 탑재된 고 용량 리?? 배터리 팩으로 전원이 없는 환경에서 테스트가 가능합니다.
IP54 이하의 보호 체스를 채택합니다.
| 매개 변수 | 사양 |
|---|---|
| 샘플링 빈도 | 1MHz~400MHz |
| 저전압 펄스 진폭 | 300V±15% |
| 범위 | ≥ 120km |
| 테스트 범위 | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| 펄스 너비 | 00.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| 최소 해상도 | 00.07m |
| 테스트 실명 영역 | ≤ 10m |
| 측정 오류 | ≤±(0.5%×L+1m), L는 케이블 길이입니다. |
| 전원 공급 모드 | 충전 AC110V ~ 240V, 50Hz/60Hz; 내장 11.1V 리?? 배터리 팩, 충전 시간은 약 2 시간, 작업 시간은 5 시간 이상 |
| 펄스 커플러 전압을 견딜 수 있습니다 | DC 35kV |
| 부피와 무게 | 케이블 결함 검사기 L358mm × W284mm × H168mm - 5kg; 펄스 커플러 L430mm × W380mm × H220mm - 10kg |
| 노동 조건 | 온도 -20°C~+65°C, 상대 습도 90%, 대기 압력 750±30mmHg |
이동 파동 원리에 기초한 XHGG502A는 테스트 중인 케이블에 펄스 신호를 적용하고 특징적 임피던스가 변하는 결함 지점에서 반사되는 음향을 캡처합니다.반사 시간을 정확한 결함 거리로 변환하는 것낮은 저항에서 높은 저항 플래시오버까지의 오류를 커버하기 위해 네 가지 테스트 방법이 통합됩니다.
| 시험 방법 | 작동 원칙 | 전형적 사용법 |
|---|---|---|
| 이동파 방법 | 펄스 신호를 적용하고 반향을 캡처하여 반사 시간을 결함 거리로 변환합니다. | 모든 케이블 결함 유형을 포함하는 핵심 범위 원칙 |
| 저전압 펄스 방법 | 300V 저전압 펄스를 주입하고 반사된 파동 형태를 분석하여 케이블 길이, 파동 속도 및 결함 거리를 측정합니다. | 오픈 서킷, 낮은 저항, 단회로 및 단절 결함 |
| 고전압 플래시오버 방법 | 동전력 고전압 소스는 고장점에 플래시오버 방출을 유발합니다. 샘플러는 거리를 계산하기 위해 반사 신호를 캡처합니다. | 고저항 누출 및 플래시오버 결함 |
| 다중 펄스 방법 (8 번) | 펄스 커플러는 즉각적인 고전압 펄스를 결함 단계로 유도하고 활 기간을 연장하여 비교를 위해 8 개의 고전압 및 저전압 파형 그룹을 표시합니다. | 120km까지의 장거리 케이블에서 고저항 플래시오버 결함 |
| 적용 시나리오 | 전형적 사용법 |
|---|---|
| 고전압 송전 케이블 O&M | 66kV 이상 장거리 송신 케이블에서 플래시오버 및 고저항 누출 장애를 멀티 펄스 방법으로 미리 찾아내는 것 |
| 열 및 수력 발전소 | 강제 중단 시간을 최소화하기 위해 시험 플랜트 보조 및 출력 전력 케이블 |
| 풍력 및 태양광 농장 | 길고 접근하기 어려운 넓은 지형에서 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 길고 |
| 대형 산업단지 | 생산 라인을 중단하지 않고 공장 구역을 공급하는 중압 유통 케이블 테스트 |
| 항목 | 양 |
|---|---|
| 케이블 결함 검사기 | 1 단위 |
| 펄스 커플러 (호스) | 1 단위 |
| 전원 케이블 | 1개 |
| 단일 Q 라인 (출력 라인) | 1개 |
| 이중 Q 선 (입문 선) | 1개 |
| 샘플링 박스 | 1개 |
| 투명한 지상선 | 1개 |
| 커플러 고전압 선 A / B | 1개씩 |
| USB 통신 케이블 | 1개 |
이 도구는 전력 엔지니어에게 전력 케이블 상태 평가와 오류 사전 위치,신속하고 정확한 고장 거리를 측정함으로써 장애 시간을 최소화하는 데 도움이 됩니다..
