| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE, ISO |
| 모델 번호: | XHHV535-2L |

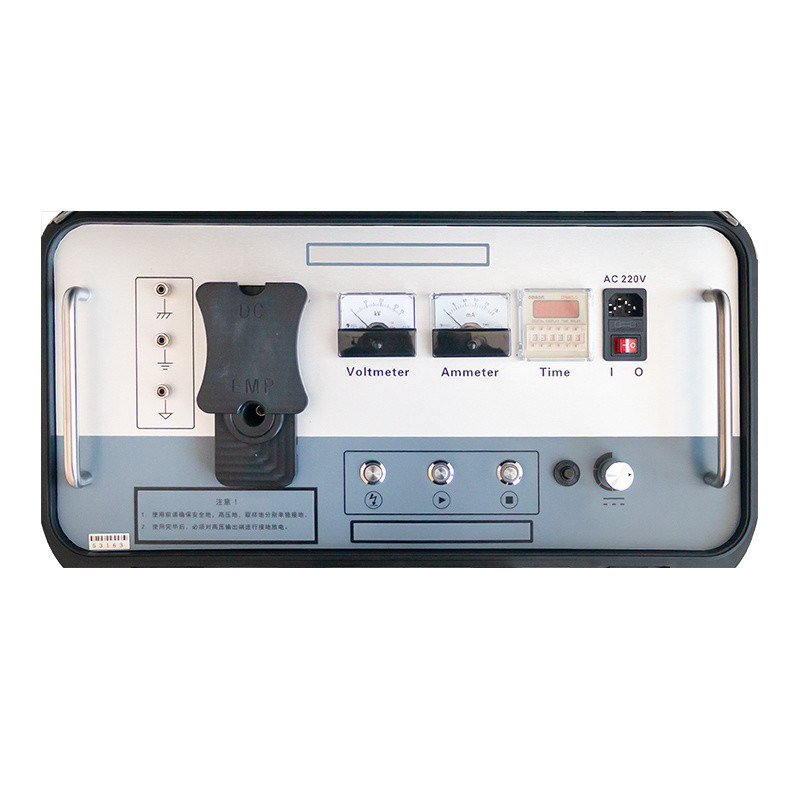

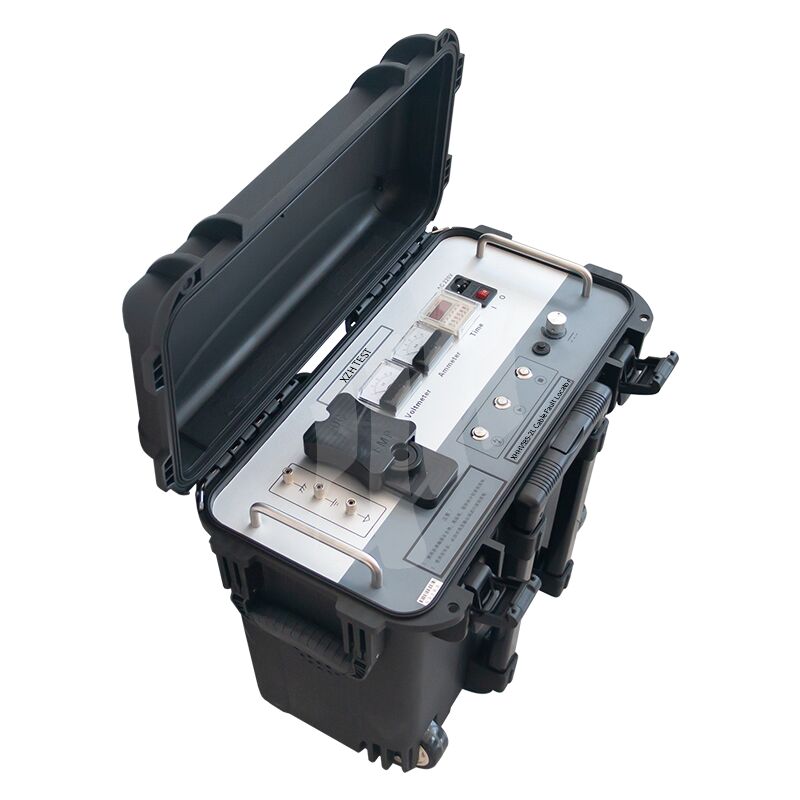

XHHV535-2L은 지하 전력 케이블 고장 위치 파악 및 DC 내전압 시험을 위해 최대 32kV에서 1024J의 방전 에너지를 제공하는 실용적인 휴대용 DC 고전압 임펄스 서지 발생기입니다. 일상적인 현장 신뢰성을 위해 설계되었으며, 필수적인 임펄스 시험 기능을 직관적이고 군더더기 없는 디자인과 결합하여 구매 및 유지보수 비용을 낮춥니다. 이 장치는 DC 고전압 소스, 2μF 에너지 저장 커패시터, 방전 볼 갭 및 자동 방전 장치를 컴팩트하고 접근하기 쉬운 형태로 통합합니다. 눈에 띄는 실용적인 기능은 듀얼 EMP 및 DC 출력 단자로, 임펄스 고장 위치 파악과 DC 내전압 시험 간 전환 시 케이블 교체가 필요 없습니다. 내장된 0-100초 조절 가능한 방전 간격 타이머 릴레이는 장시간 고장 탐색 작업 중 핸즈프리 순환 작동을 가능하게 합니다. 전면 패널에는 수동 볼 갭 방전 버튼, 포텐셔미터 제로 복귀 기능이 있는 제로 스타트 보호, 비상 정지 버튼, 포괄적인 과전류(8mA/3초), 과전압 및 과열(65°C) 자동 보호 기능이 포함되어 있습니다.장비 섀시 접지; 접지에 안정적으로 연결실용성을 위한 설계고성능 장비가 운영 요구 사항을 초과하지만 기본 도구가 부족할 때, XHHV535-2L은 성능과 가치의 적절한 균형을 제공합니다. 1024J의 공칭 출력을 통해 더 높은 사양의 대안에 대한 프리미엄 비용 없이 대부분의 일반적인 케이블 고장 시나리오를 처리할 수 있습니다.EMP 및 DC 듀얼 단자두 개의 별도 고전압 출력 단자—임펄스 방전을 위한 EMP 및 내전압 시험을 위한 DC—는 작업자가 테스트 리드를 이동하는 것만으로 테스트 모드 간에 전환할 수 있으며, 후면 단자에 접근하거나 내부 연결을 재구성할 필요가 없습니다.32kV
최대 출력1024J방전 에너지2μF커패시터0-100초조절 가능한 타이머
주요 특징EMP 및 DC 듀얼 출력 단자—임펄스 방전 및 DC 내전압을 위한 별도 포트, 재구성 불필요내장형 0-100초 조절 가능한 타이머 릴레이—선호하는 간격으로 자동 순환 임펄스 방전용
DC 내전압 및 임펄스 방전 듀얼 모드 작동초단락 보호: 고전압 출력이 직접 접지 단락되어도 계속 작동 가능듀얼 2.5급 포인터 미터—실시간 전압 및 전류 모니터링용, 방전 과정 한눈에 확인 가능고전압 측 전압 측정—실시간 정확도용제로 스타트 보호 (포텐셔미터 제로 복귀 기능): 전압이 최소일 때만 시작 가능
| 안전 접지 | 장비 섀시 접지; 접지에 안정적으로 연결 |
|---|---|
| 고전압 접지 | HV 테일 접지; 누설 및 방전 위험 방지 |
| 샘플링 접지 | 플래시 오버 파형 샘플링용 펄스 커패시터 음극 단자 |
| 방전 버튼 | 수동 볼 갭 접촉 방전 (최대 1초 누름 시간) |
| HV 시작 버튼 | 켜짐 = 제로 상태 (버튼 유효); 꺼짐 = 차단됨 |
| HV 정지 버튼 | 즉시 HV 차단; 내부 방전 트리거; HV 표시등 꺼짐 |
| 과전류 보호 | 누르기 = 팔 준비; 8mA >3초 감지 시 팝업 |
| 전압 조정 | 먼저 CCW로 제로로 돌린 후 시작 버튼을 누르고 CW로 조정하여 증가시켜야 함 |
| 고전압 서지 발생기 시험에는 엄격한 안전 프로토콜이 필요합니다. 연결 전에 항상 케이블이 완전히 전원이 차단되고 모든 전원에서 분리되었는지 확인하십시오. 경고 표지판과 함께 시험 구역 주변에 최소 5미터의 안전 구역을 설정하십시오. 모든 직원은 아크 방지 의류, HV 절연 장갑 및 유전체 오버슈즈를 포함한 적절한 PPE를 착용해야 합니다. 통합 안전 기능(전원 차단 시 자동 방전, 비상 정지, 무전압 인터록)은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 대체해서는 안 됩니다. | 기어 1 = AC220V 켜짐; 기어 0 = 시스템 꺼짐 |
| 퓨즈 소켓 | AC220V 전원 공급 장치 퓨즈 |
| 전원 소켓 | AC220V 작동 전원 입력 |
| 시간 설정 | 조절 가능한 방전 간격: 0–100초 |
| 전류계 | 저전압 측 전류 표시 |
| 고전압 출력 kV 표시 | HV 출력 — EMP |
|---|---|
| 임펄스 방전 출력 단자 | HV 출력 — DC |
| DC 내전압 출력 단자 | 현장 적용 |
| 대상 응용 분야 | XHHV535-2L은 입문급 케이블 테스트 팀, 시립 유틸리티 작업장, 직업 훈련 센터 및 개발 시장의 비용에 민감한 계약자를 위해 제작되었습니다. 즉, 합리적인 가격으로 신뢰할 수 있는 32kV 임펄스 고장 위치 파악 및 DC 내전압 시험이 필요한 조직입니다. EMP/DC 듀얼 단자 설계와 0-100초 조절 가능한 타이머는 학생들이 단일 장비에서 고장 위치 파악 및 내전압 절차를 모두 배울 수 있는 훈련 환경과 일상적인 신뢰성이 고급 정밀도보다 더 중요한 일상 유지보수 프로그램에 특히 적합합니다. 1.5급 정확도와 더 높은 방전 에너지를 갖춘 프리미엄 성능을 원하시면 XHHV535-4Z(35kg, 2450J) 또는 XHHV535-2L 업그레이드(25kg, 1225J)를 참조하십시오. |
| 자주 묻는 질문 | Q: 고전압 서지 발생기는 케이블 고장 탐지에서 어떻게 작동합니까? |
| 서지 발생기는 고에너지 펄스를 고장난 케이블로 방전시켜 고장 지점에서 제어된 고전압 아크를 생성합니다. 이 아크는 음향 신호(지면 마이크로 감지 가능한 큰 쿵쾅거리는 소리)와 전자기 펄스(유도 수신기로 감지 가능)를 모두 생성합니다. 음향 및 전자기 신호 도착 시간을 결합함으로써, 작업자는 음향-자기 동기화라고 하는 기술을 통해 정확한 고장 위치를 정밀하게 파악할 수 있습니다. | Q: 다른 케이블 유형에 대해 어떤 전압 범위를 선택해야 합니까? |
| 전압 선택은 일반적으로 케이블의 정격 작동 전압을 기준으로 합니다. 저전압 케이블(최대 1kV)의 경우 8kV 또는 12kV 범위를 사용합니다. 중전압 배전 케이블(6-15kV)의 경우 16kV 범위가 적합합니다. 고전압 송전 케이블(35kV 이상)의 경우 32kV 범위를 사용합니다. 항상 케이블 제조업체의 최대 시험 전압 사양을 참조하고 고전압 작동 중 모든 안전 거리가 유지되도록 하십시오. | Q: 서지 발생기 작동 중 어떤 안전 예방 조치를 준수해야 합니까? |
| 고전압 서지 발생기 시험에는 엄격한 안전 프로토콜이 필요합니다. 연결 전에 항상 케이블이 완전히 전원이 차단되고 모든 전원에서 분리되었는지 확인하십시오. 경고 표지판과 함께 시험 구역 주변에 최소 5미터의 안전 구역을 설정하십시오. 모든 직원은 아크 방지 의류, HV 절연 장갑 및 유전체 오버슈즈를 포함한 적절한 PPE를 착용해야 합니다. 통합 안전 기능(전원 차단 시 자동 방전, 비상 정지, 무전압 인터록)은 추가적인 보호 계층을 제공하지만 적절한 안전 절차를 대체해서는 안 됩니다. | Q: 이 장치의 여러 에너지 레벨(줄)의 장점은 무엇입니까? |
| 다른 에너지 레벨은 다른 진단 목적을 제공합니다. 낮은 에너지 설정(예: 864J–1024J)은 초기 고장 확인 및 고저항 고장 위치 파악에 이상적이며, 과도한 에너지는 케이블 손상을 악화시킬 수 있습니다. 중간 에너지(1225J–2048J)는 대부분의 일반적인 고장 위치 파악을 위한 최적의 음향 신호 강도를 제공합니다. 높은 에너지(2450J 이상)는 감지 가능한 음향 신호를 생성하기 위해 더 강력한 아크 생성이 필요한 매우 긴 케이블, 깊은 매설 시나리오 또는 고임피던스 고장에 사용됩니다. 3단계 선택을 통해 작업자는 현장 조건에 맞게 에너지 출력을 조정할 수 있습니다. | Q: 이 서지 발생기에는 어떤 보증 및 지원이 포함됩니까? |
| 제조 결함에 대한 12개월 표준 보증과 평생 기술 지원. CE 및 ISO 9001:2015 인증. 각 장치에는 서지 발생기, HV 출력 케이블, 접지 케이블, 방전 로드, 사용자 설명서 및 견고한 운송 케이스가 포함됩니다. 현장 설치, 시운전 및 작업자 안전 교육은 요청 시 제공됩니다. 방전 갭, 커패시터 및 HV 다이오드를 포함한 예비 부품은 신속한 교체를 위해 재고가 있습니다. | |
