| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | ISO |
| 모델 번호: | XHBX1501 |
XZH TEST 첨단 기술용 휴대용 Sfra 트랜스포머 와일딩 변형 검사기
XHBX1501 트랜스포머 와일링 변형 검사기 (주파수 반응 방법) 는 6KV 이상 전력 트랜스포머 및 기타 특수 용도 트랜스포머를 테스트하는 데 사용됩니다.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004그것은 변압기의 각 와일링의 진폭-주파수 반응 특성을 감지하고 수직 또는 수평으로 검출 결과를 비교하는 것입니다.진폭-주파수 반응 특성의 변화 정도가 변압기 윙에서 발생할 수있는 변형을 결정합니다..

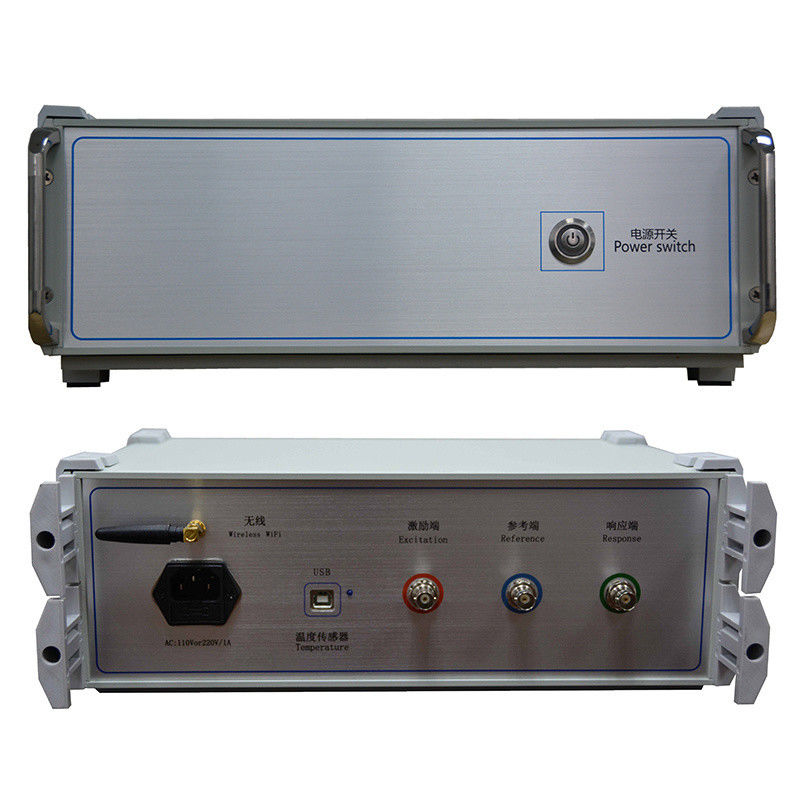

측정 부분과 분석 소프트웨어 부분으로 구성됩니다. 측정 부분은 신호 생성 및 신호 측정으로 구성된 블랙 박스입니다.분석 부분은 노트북 컴퓨터로 완료됩니다., 측정 부품은 USB 또는 네트워크를 통해 노트북 컴퓨터에 연결됩니다.
1고속, 고도로 통합된 마이크로프로세서를 이용한 획득 및 제어
2통신 USB 인터페이스 노트북과 기기 사이에 사용.
3. 노트북과 기기 사이의 통신은 무선 블루투스 인터페이스 또는 무선 WIFI 인터페이스를 사용할 수 있습니다 (선택)
무선 WIFI 인터페이스는 태블릿 컴퓨터와 스마트 폰에서 편리하게 사용할 수 있습니다.
4하드웨어는 전용 DDS 디지털 고속 스캔 기술을 채택 (미국) 와 같은 고장, 부풀어, 이동, 기울기,회전 간 단회로 변형 및 단계 간 접촉 단회로.
5고속 16비트 A/D 샘플링 (현장 테스트에서, 탭 변경자를 이동하고, 파동 곡선은 명백한 변화를 보여줍니다)
6신호 출력 진폭은 소프트웨어에 의해 조정되며 최대 진폭 최고 값은 ± 10V입니다.
컴퓨터는 자동으로 테스트 결과를 분석하고 전자 문서를 생성합니다 (Word)
7이 도구는 두 가지 측정 기능이 있습니다: 선형 주파수 스캔 측정 및 세그먼트 주파수 스캔 측정, 중국에서 두 가지 기술 그룹의 측정 모드와 호환
8진폭-주파수 특성은 진폭-주파수 특성을 검사하는 국가 기술 사양에 부합합니다.X 좌표 (주파수) 는 선형 인덱싱과 로가리듬 인덱싱을 가지고 있습니다., 그래서 당신은 선형 인덱싱과 로가리듬 인덱싱으로 곡선을 인쇄 할 수 있습니다. 사용자는 실제 필요에 따라 둘 중 하나를 선택할 수 있습니다.
9A, B, C -fase를 비교하여 와일링 유사성 비교
분석 결과는 다음과 같습니다.
탁월한 일관성
좋은 일관성
불균형성
다소 낮은 일관성
원래 데이터를 호출하고 같은 단계의 현재 데이터, 즉 A-A, B-B, C-C와 비교하여 윙 변형을 비교합니다.
그리고 분석 결과는 다음과 같습니다.
정상 롤링
가벼운 변형
중등형 변형
심각한 변형
10워드 전자 문서는 저장 및 인쇄를 위해 자동으로 생성 될 수 있습니다.
11이 도구는 전기 표준 DL/T911-2004 "트랜스포머 와일딩 변형 주파수 반응 분석"의 기술적 요구 사항을 완전히 충족 할 수 있습니다.
스캔 모드:
1선형 스캔 분포
스캔 측정 범위: (10Hz) - (10MHz) 40000 스캔 포인트, 해상도 0.25kHz, 0.5kHz 및 1kHz
2세그먼트 주파수 스캔 측정 분포
주파수 스캔 측정 범위:
(0,5kHz) ~ ((1MHz), 2000개의 스캔 포인트;
(0.5kHz) ~ 10kHz)
(10kHz) ~ (100kHz)
(100kHz) ~ ((500kHz)
(500kHz) ~ 1000kHz
3다른 기술적 매개 변수:
| 진폭 측정 범위 | (-120dB) ~ (+20dB) |
| 진폭 측정 정확도 | 00.1dB |
| 스캔 주파수 정확도 | 00.01% |
| 신호 입력 임페던스 | 1MΩ |
| 신호 출력 임페던스 | 50Ω |
| 신호 출력 진폭 | ± 20V |
| 테스트 반복 비율 | 990.9% |
| 측정 기기의 크기 | (LxWxH) 300X340X120 (mm) |
| 악기의 알루미늄 상자 크기 | (LxWxH) 310X400X330 (mm) |
| 전체 무게 | 13kg |
| 작동 온도 | -10°C ~ +40°C |
| 저장 온도 | -20°C ~ +70°C |
| 상대 습도 | < 90%, 응고되지 않는 |
사용 특징
1트랜스포머 와일딩 변형 검사기는 측정 부분과 분석 소프트웨어 부분으로 구성됩니다.측정 부분은 고속 마이크로 컨트롤러에 의해 제어되며 신호 생성 및 신호 측정으로 구성됩니다.측정 부분은 무선 WIFI 인터페이스를 통해 태블릿 컴퓨터에 연결되며 배선이 필요하지 않으며 사용하기 쉽습니다.무선 블루투스 및 USB 인터페이스는 또한 태블릿 또는 노트북 컴퓨터에 연결 할 수 있습니다.
2테스트 과정에서 변압기의 연결 버스 바만 제거해야 하며, 모든 테스트는 커버를 매달거나 변압기를 해체하지 않고 완료될 수 있습니다.
3. 도구는 다양한 주파수 선형 스윙 측정 시스템 측정 기능을 가지고 있습니다. 선형 스윙 측정 스캔 주파수는 10MHz까지입니다.주파수 스웨이프 간격은 0으로 나눌 수 있습니다..25kHz, 0.5kHz 및 1kHz, 변압기의 변형에 대한 더 많은 분석을 제공합니다.
4이 도구는 매우 지능적이고 사용하기 쉽고 자동 범위 조정 및 자동 샘플링 주파수 조정과 같은 여러 기능을 가지고 있습니다.
5. 소프트웨어는 윈도우 플랫폼을 사용하고 Win98/2000/WinXP/Win7/Win8/Win10 시스템과 호환됩니다. 더 편리하고 사용하기 쉬운 디스플레이 인터페이스를 사용자에게 제공합니다.
6. 역사적 곡선의 비교 분석을 제공, 동시에 관측을 위해 여러 역사적 곡선을 로드 할 수 있으며 수평 및 수직 분석을 위해 특정 곡선을 선택할 수 있습니다.전문가 지능 분석 및 진단 시스템으로 장착, 그것은 자동으로 변압기 윙의 상태를 진단 할 수 있습니다, 동시에 6 곡선을 로드, 자동으로 각 곡선의 관련 매개 변수를 계산,자동으로 롤링의 변형을 진단, 그리고 진단에 대한 참조 결론을 제공합니다.
7소프트웨어 관리 기능은 강력하며 현장 사용의 필요를 완전히 고려합니다.그리고 자동으로 환경 상태 매개 변수를 저장 트랜스포머 와일딩 변형을 진단하는 기초를 제공측정 데이터는 자동으로 저장되며 사용자가 테스트 보고서를 작성하는 것을 용이하게 하기 위해 컬러 프린팅 기능이 있습니다.
8. 소프트웨어는 명백한 인간화 기능이 있습니다. 측정 조건의 대부분은 옵션입니다. 변압기의 자세한 매개 변수는 진단 참조를 위해 저장 할 수 있습니다.그리고 현장에서 입력 할 필요가 없습니다정보는 나중에 추가 및 수정 할 수 있습니다. 사용이 더 편리합니다.
9이 소프트웨어는 매우 지능적입니다. 입력 및 출력 신호가 연결되고 상태 매개 변수가 설정되면 모든 측정 작업이 완료 될 수 있습니다.그리고 역사적인 파형 곡선은 비교와 관측을 위해 측정 도중 언제든지 열 수 있고 측정 중지.
10각 단계의 측정 시간은 60 초 미만이며, 높은 전력 트랜스포머의 와일링 변형 측정에 필요한 총 시간은중간 또는 낮은 윙링 (역량 및 전압 수준에 제한이 없습니다) 10 분 이상.
11트랜스포머를 측정할 때, 배선 직원은 측정 결과에 영향을 미치지 않고 임의로 신호 입력 및 출력 전선을 배치 할 수 있습니다.배선 직원은 내려오지 않고 트랜스포머 탱크에 머물 수 있습니다, 노동 강도를 줄여줍니다.
