지하 케이블 결함 지점 탐지

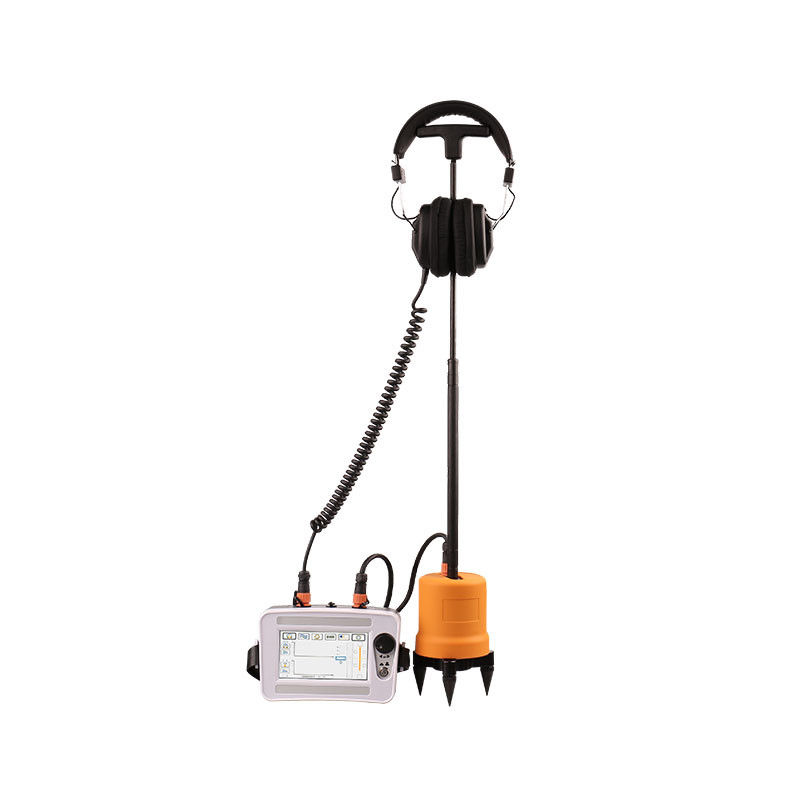

케이블 결함 지표 XHDD503C는 전력 케이블 결함 지점을 결정하기 위해 음향 및 자기 동기화 방법을 사용합니다.

전자 플래시오버는 충격 방출 발생기에서 생성되며, 해당 탐사기에 의해 감지되고 증폭됩니다.그리고 결함 지점의 정확한 위치는 청각 및 시각 판단에 의해 결정됩니다..

그것은 대략적인 측정 범위 내에서 케이블 결함 지점의 정확한 위치를 완료하고 음향 및 자기 시간 차이를 수집하는 장치입니다.포지셔닝 기술을 통합합니다, 경로 지원 테스트 및 다른 기술, 여러 테스트 모드와 풍부하고 다양한 신속 정보를 제공하여 효율적이고 정확하게 케이블 결함 위치를 완료합니다.

이 케이블 결함 탐지기는 전력 케이블, 고 주파수 동축 케이블, 거리 라이트 케이블의 저저항, 단회로, 개방 회로 및 단절 결함에 적합합니다.각기 다른 가로단과 매체로 만들어진 각기 다른 재료로 만든 묻힌 와이어, 그리고 고 저항 누출 및 고 저항 플래시 오버 결함.

특징
15인치 터치 높은 밝기 LCD가 햇빛 아래의 가시성을 보장합니다.

2. 자동으로 음향 및 자기 시간 차이를 계산하기 위해 음향 및 자기 동기 위치 기술을 채택합니다.

3음향 신호와 자기 신호의 이득 값과 트리거 값은 다양한 환경에 적응하도록 수동으로 조정 할 수 있습니다.

4그것은 배경 소음 감축 기술을 가지고 있으며 다양한 필터링 방법 중에서 선택할 수 있습니다.

5그것은 BNR 배경 소음 감축 및 무성 소음 감축 기능을 가지고 있습니다.

6경로편향 표시가 있습니다.

7다층 물리 격리 신호 센서, 방수 IP65 등급으로 장착

8내장된 대용량 리?? 배터리, 긴 대기 시간, 빠른 충전기와 장착

9작고 가볍고 조작이 쉬우며 간단한 인간-기계 인터페이스입니다.

기술 지표

작동 원칙
이 장치는 고장 을 정확하게 찾아내기 위해 음향 및 자기 동기화 방법 을 사용 한다. 매우 정확 하고 독특한 위치 측정 방법 이다.그것의 원칙은 전통적인 음향 점 결정 방법에 기초하고 있으며 전자기 신호의 탐지 및 응용을 추가합니다..

고전압 발전기가 결함된 케이블에 충격 방출을 수행하면 결함 지점에서 방출로 인해 발생하는 소리는 지상으로 전송됩니다.소음 신호 는 고 감수성 탐사선 에 의해 감지 됩니다증폭 후, "팝"소리는 헤드폰으로 듣고 들을 수 있습니다.

탐사기의 내장 프로브는 자기장 신호를 실시간으로 수신합니다. and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal센서 위치를 계속 움직여서 가장 작은 음자기 시간차를 찾아내면 결함점이 바로 그 아래에 있을 것입니다.

전통적인 음향 측정 도구는 일반적으로 이어폰만 사용해서또는 결함 지점에서 방출 소리를 식별하기 위해 계측기 지표의 스윙으로 보완됩니다.방출 소리는 순간적으로 사라지고 주변 소음과 크게 다르지 않기 때문에 경험이 많지 않은 운영자에게 종종 큰 어려움을 초래합니다.음향-자기 동기화 방법은 전통적인 음향 측정 방법의 위의 문제를 효과적으로 피합니다..

1 조정: 조정 버튼을 누르면 조정 인터페이스에 들어가, 조정 버튼을 회전하면 조정 매개 변수를 설정합니다.

2 전원 공급: 시스템의 전원 공급을 켜고 끄십시오. 시스템을 켜면 긴 "비프" 소리를 듣기 전까지 3 ~ 4 초 동안 전원 버튼을 누르고 누르고 있어야 합니다.그러면 버튼을 들어올릴 수 있습니다.켜면 3~4초 동안 켜기 버튼을 누르고 누르면 됩니다.

3 디스플레이: 5인치 터치 디스플레이

1 센서: 탐사 센서 연결 포트

2 충전: 충전기 연결 포트

3 전용 헤드폰 잭

인터페이스 및 기능 소개

작동 인터페이스는 파동 형태 표시 영역과 매개 변수 조정 영역을 포함한다. 각 부품의 기능은 위의 그림의 로고에 따라 하나씩 소개됩니다.

1/2: 소리 증가 설정 / 소리 트리거 설정: 아이콘을 클릭하거나 소리 증가 설정 및 소리 트리거 설정 인터페이스를 입력합니다. 1은 소리 증가 설정 및 2는 소리 트리거 설정입니다.

1) 음향 증강은 총 1 ~ 8 개의 조정 가능한 기어를 가지고 있습니다. 신호에 소리의 증폭 인수를 조정하려면 위와 아래 화살표를 클릭하거나 조정 버튼을 회전하여 아이콘을 선택하십시오.,조정 버튼을 누르면 사운드 가이프 설정 인터페이스를 입력하고 신호에 소리를 조정합니다. 신호의 증폭 인수는 기본 사운드 가이프는 켜면 8 레벨입니다.

2) 사운드 트리거는 총 0에서 99까지 조정 가능한 레벨을 가지고 있습니다. 소리 트리거의 임계치를 조정하기 위해 위와 아래 화살표를 클릭하거나 조정 버튼을 돌리고 아이콘을 선택합니다.조정 버튼을 누르면 소리 트리거 설정 인터페이스에 입력하고 소리 트리거 문턱을 조정. 제한 값. 값이 클수록 트리거 민감도가 낮고 필터 신호가 높습니다. 시작 시 기본 트리거 임계 값은 30 레벨입니다.

3/4: 자기장 증강 설정/자기장 트리거 설정: 이 아이콘을 클릭하면 자기장 증강 설정과 자기장 트리거 설정 인터페이스를 입력합니다.왼쪽은 자기장 증가 설정이고 오른쪽은 자기장 트리거 설정입니다.

1) 자기장 증가는 총 1 ~ 8 개의 조정 가능한 기어를 가지고 있습니다. 신호에 자기장의 증폭 인수를 조정하기 위해 위와 아래 화살표를 클릭하거나 조정 버튼을 돌립니다.아이콘을 선택, 조절 버튼을 누르면 자기장 증강 설정 인터페이스를 입력하고 자기장 쌍을 조정합니다. 신호의 증폭 인수.시작 시 기본 자기장 증가는 8 레벨입니다..

2) 자기장 트리거는 총 0 ~ 99 조정 가능한 기어를 가지고 있습니다. 위와 아래 화살표를 클릭하면 자기장 트리거 문턱을 조정합니다. 더 큰 값,트리거의 민감도가 낮을수록 필터 신호가 높습니다.또는 조정 버튼을 돌리고 아이콘을 선택, 조정 버튼을 누르면 자기장 트리거 설정 인터페이스에 입력하고 자기장 트리거 문턱을 조정합니다.시작 시 기본 자기장 증가는 30 레벨입니다..

5: 프로브 표시: 프로브가 연결되어 있지 않을 때, 십자가가 있는 아이콘이 표시됩니다. 프로브가 연결되어 있을 때, 십자가가 없는 아이콘이 표시됩니다.

6: 전면 필터링: 전면 필터링 모드.

낮은 통과 필터링: 낮은 통과 필터링 모드.

높은 패스 필터링: 높은 패스 필터링 모드

대역 통과 필터링: 대역 통과 필터링 방법.

7.무성 설정: 무성 모드를 켜고 끄는 아이콘을 클릭합니다. 무성 모드가 켜지고, 조작자가 손잡이를 잡을 때,호스트는 귀에 소음 손상을 방지하기 위해 즉시 무성화 활성화.

8.BNR 설정: 이 아이콘을 클릭하여 디지털 노이즈 감축 기능을 켜고 끄십시오. 배경 디지털 노이즈 감축 기능 (BNR) 을 켜고 / 끄십시오.배경 디지털 노이즈 감축 BNR 기술은 주변 환경의 많은 노이즈를 처리하는 데 사용됩니다., 점의 정확한 결정이 더 쉬워집니다.

9음량 설정: 아이콘을 클릭하거나 조정 버튼을 돌리고 음량을 설정하고 화면에 있는 "+" 또는 "-" 버튼을 클릭합니다. 헤드폰 음량을 조정합니다.총 0에서 16 개의 조정 가능한 레벨이 있습니다.8 레벨로 설정하는 것이 좋습니다.

10전력 표시: 장치의 배터리 전력 상태를 나타냅니다.

11음력: 음력 표시 및 그에 따른 수치 표시.

12.전자기 신호: 초기화 완료, 당신은 로고를 샘플링 할 수 있습니다 ( 번개 노란색); 무성 또는 터치 센서 로고 ( 번개 흰색).

13자기장 강도: 자기장 강도 표시 및 그에 따른 수치 표시.

14.4 세트의 음향 및 자기 시간 차이 데이터 디스플레이, 고정 포인트의 정확성을 향상시키기 위해 사용자 참조를 위해 음향 및 자기 시간 차이를 보여줍니다.

포장 목록

현장 테스트
