저전압 케이블 결함 감지 15kV 900J 휴대용 충동 전압 발전기

XHHV515-8L높은전압 펄스 생성기넥타이 막대기 휴대용 통합 장치로, 주로 저전압 케이블 결함 테스트 중에 충전 방출을 위해 사용됩니다. 펄스 생성기는 인간화 설계 작동 모드를 채택합니다.고밀도의 전용 고전압 전자 부품 및 고주파 고전압 기술, 조작이 쉽고 무게가 가볍고 운반이 용이합니다.

그것은 에너지 저장 콘덴서, DC 고전압 소스, 그리고 방출 공 간격을 통합합니다. 이 장비의 작동은 안전하고 신뢰할 수 있습니다, 과 전류의 자동 보호 기능,과전압 및 과열, 그것은 실제로 충돌에 의해 손상되지 않는 효과를 달성 할 수 있으며, 또한 고전압으로 정상적으로 작동 할 수 있습니다.

XHHV515-8L높은전압맥박발전기시간 릴레이가 장착되어 있으며, 방출 시간 간격은 0-100 초 이내에 임의로 설정할 수 있습니다. 작동할 때 고전압 펄스 출력은 균일하고 제어 가능합니다.고전압 측면 전압 측정, 결과를 실시간으로 정확하게 만들어. 독특한 고전압 측정 설계, 정지 상태에서 볼트미터는 콘덴서 전압을 실시간으로 나타낼 수 있습니다.사용자는 방출하는 동안 잔류 전압을 관찰 할 수 있습니다, 전압 값이 0으로 돌아가기 전까지, 그리고 마지막으로 더 철저한 배열을 만듭니다.

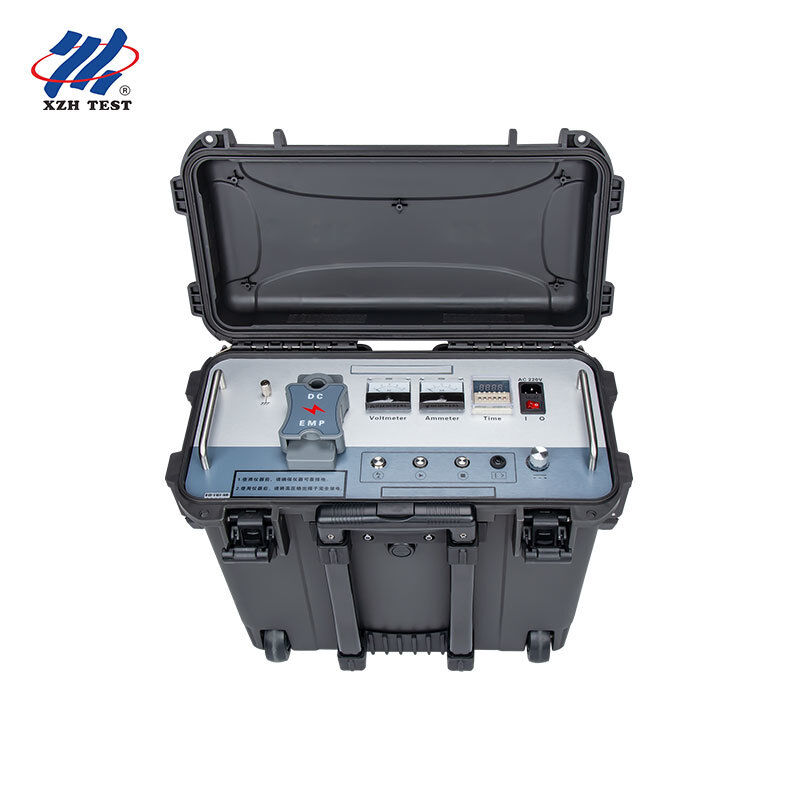

패널 소개

패널 기능 설명
1안전지대:기구 껍질의 바닥은 기구 껍질 또는 인원이 전기화되는 것을 방지하기 위해 안정적으로 바닥에 연결되어야 합니다.

2고전압 지상:또한 고전압 꼬리라고도 불립니다. 고전압 누출과 방출을 방지하기 위해 안정적으로 땅이 있어야합니다.기기의 내부 구성 요소의 고전압 고장, 그리고 기기 내부에서 누출이나 배기가 발생하여 발생하는 안전 사고.

3샘플링 장소:펄스 에너지 저장 콘덴시터의 부정적인 단말은 높은 전압을 가지고 있으며 신뢰할 수 있도록 땅이 있어야합니다.그것은 케이블 결함 검사기의 고전압 플래시오버 상태에서 파동 형태가 샘플링 될 때 샘플링에 사용됩니다.(고전압 급증 발생기 고전압 플래시 오버 샘플링없이, 신뢰할 수있는 인어링은 여전히 필요합니다.)

4방출 버튼:이 버튼을 누르면 공 틈과 접촉하고 수동으로 방출합니다. (각 키 누르는 시간은 1초를 초과할 수 없습니다.)

5고전압 시작 버튼:시작 버튼 빛이 켜면, 전압 출력이 0 위치에 있다는 것을 의미합니다. 빛이 켜면 시작 버튼이 유효합니다.전원 스위치를 켜면 시작 버튼 빛이 켜지지 않는 경우전압 조절 단추가 켜질 때까지 시계 반대 방향으로 돌립니다. 버튼 빛이 켜지면 이 버튼을 누르면 장치를 시작하여 고전압 출력을 생성합니다.

6고전압 정지 버튼:테스트가 완료되거나 이상 현상이 발생하면 이 버튼을 누르면 고전압 출력을 차단하고, 고전압 조명이 꺼지고, 내부 방출 공이 작동을 멈추게 됩니다.스톱 키가 켜면, 그것은 거기 있다는 것을 의미합니다
고전압 출력, 그리고 꺼지면 고전압 출력이 없다는 뜻입니다.

7전류 과잉 보호 스위치:누르면 과전류 보호 기능이 시작되었음을 의미하며, 팝업하면 기기가 과전류 보호 기능을 작동시켰다는 것을 의미합니다.

8전압 조정:장치를 켜면, 먼저 끝으로 시계 반대 방향으로 손잡이를 돌리고 시작 버튼을 누르고,그리고 시계 반대 방향으로 조정
출력 고전압을 큰 전압에서 작은 전압으로 줄이세요

9전원 스위치:"I gear"는 AC 220V 전원 공급 스위치를 켜고, "0 gear"는 시스템 전원을 끄고,

10피지 홀더:AC 220V 전원 공급 시스템의 안전 장치가 설치된 장소

11전원 소켓:기기의 작동 전원 공급 장치, AC 220V 연결 포트

12시간 설정:방출 시간 간격을 설정합니다.

13암페미터:고전압 쪽의 전류 표시

14볼트미터:고전압 출력 전압 표시 kV 미터

15고전압 출력 (EMP):충격을 할 때, 고전압 출력 라인을 연결하십시오.

16고전압 출력 (DC):DC 전압을 견딜 때, 고전압 출력 라인을 연결합니다.

기술 매개 변수

포장 목록

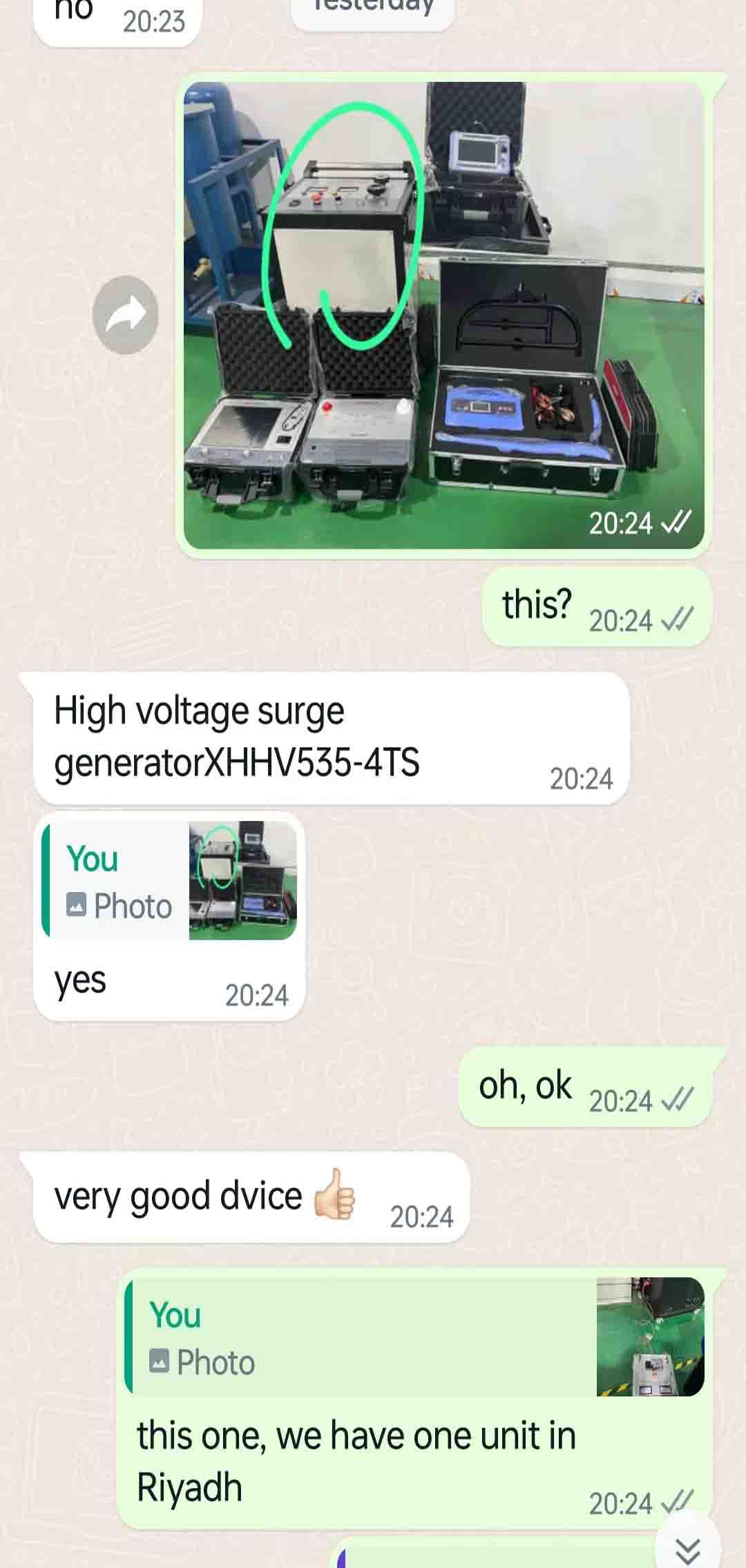

현장 테스트 사례
