| 원래 장소: | 중국 산시성 시안 |
| 브랜드 이름: | XZH TEST |
| 인증: | CE |
| 모델 번호: | XHSZ506S |
의케이블 스피커 XHZS506S케이블을 확인한 후 그리고 톱니질하기 전에 케이블을 더 파괴적으로 식별하는 데 주로 사용되는 특수 장비입니다.
전력 케이블 건설 과정에서 설치 된 케이블을 이동하고 수리 할 때 종종 관련 케이블을 자르는 것이 필요합니다.오퍼레이터의 개인 안전을 보장하기 위해우선, 현장에서 관련 케이블이 작동하는지 아닌지를 판단해야합니다. 확인 후만 관련 케이블을 자르면됩니다.
케이블이 작동하는지 절대적으로 확인하는 방법은 현재 기계적 펀치로 지상 또는 단계에 비해 케이블을 단축하는 방법뿐입니다.
케이블 찔러 장치는 원격 제어 / 자동 뚫기 장치를 채택합니다. 현장에서 해당 케이블을 손상시키고 뚫을 수 있습니다. 케이블이 전기화되면케이블이 뚫리면 폭발할 겁니다, 그렇지 않으면 케이블은 전기가 되지 않을 것입니다.
두 부분으로 구성되어 있습니다: 샷어와 컨트롤러:
작동 원칙
슈터 는 케이블 을 찌르는 데 특별히 설계 된 저속 피스톤형 특수 장치 이다. 그 구조 는 합리적이고 가벼우며 설치 및 수리 하는 데 매우 편리 하다.모든 각도로 설치할 수 있습니다.컨트롤러는 첨단 전자 감지 회로를 채택합니다. 장치는 원격으로 케이블에 철 손톱을 쏘아, 케이블의 단회로를 유발할 수 있습니다.총을 쏘고 발사해야 합니다.전기가 없으면 전기가 끊어진 케이블입니다.
| 케이블 직경 ((mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| 손톱 사양 | PS27C8 | PS37C8 | PS47C8 | PS52C8 | ||||
| 스펙. | 검은색 | 파란색 | 노란색 | 빨간색 | 추천합니다 | 35kV 이하 | 35kV 이상 |
| 힘 | 최소 | 작은 | 중간 | 큰 | S1 노란색 | S1 빨간색 (6.8*11mm) |
작업 설명
케이블 스파이커의 경우, 단일 슈팅은 케이블에 한 번에 단회로 지점을 생성할 수 있으며, 듀얼 슈팅은 케이블에 한 번에 두 개의 단회로 지점을 생성할 수 있습니다.3단계 케이블은 일반적으로 "品"의 모양이기 때문에, 단 하나의 쏘터가 뚫리면, 그것은 단지 전체 케이블을 침투하지 않고 "品"의 틈 (즉, 두 단계 사이의 틈) 을 뚫을 것입니다.존재는 실제 단축회로를 만들 수 없습니다., 즉 칼에 찔리는 목적을 달성 할 수 없습니다. 이중 샷어 구성을 사용하는 것이 좋습니다. 이중 샷어의 포함 된 각이 120 °가 아닌 경우,적어도 한 명의 저격자가 칼을 찔러 단축점을 형성하는 목적을 달성 할 수 있습니다..
제품 특성
1두 개의 쏘터 사이의 각이 120°가 아닌 경우, 적어도 한 명의 쏘터는 구멍을 뚫고 쇼트 커킷 포인트를 형성 할 수 있습니다.
2그것은 유선 + 무선 리모컨을 채택하고, 벽을 통해 원격 제어 할 수 있습니다;
3그것은 내장 리?? 배터리 팩과 큰 용량 에너지 저장 장치와 함께 AC와 DC를 모두 사용할 수 있으며, 긴 충전 시간을 가지고 있습니다.
4크기가 작고 무게가 가볍고 야외 사용에 매우 적합합니다.
운영 인터페이스 소개
1- 집질:기기의 기어링 포인트, 안전 보호
2출력 1:총격체에 연결하는 데 사용된다.
3출력 2:총격체에 연결하는 데 사용된다.
4충전:DC12V 충전 포트, 충전을 시작하기 위해 12V 충전기에 연결합니다.
5스위치:작동 전력을 켜고 끄는 것
6신호등 1:출력 1이 작동하는 경우 표시등이 켜져 있습니다.
7신호등 2출력 2가 작동하는 경우 표시등이 켜져 있습니다.
8전력 표시기:내장 배터리가 작동할 때 실시간으로 배터리 전력을 표시합니다.
필드 배선

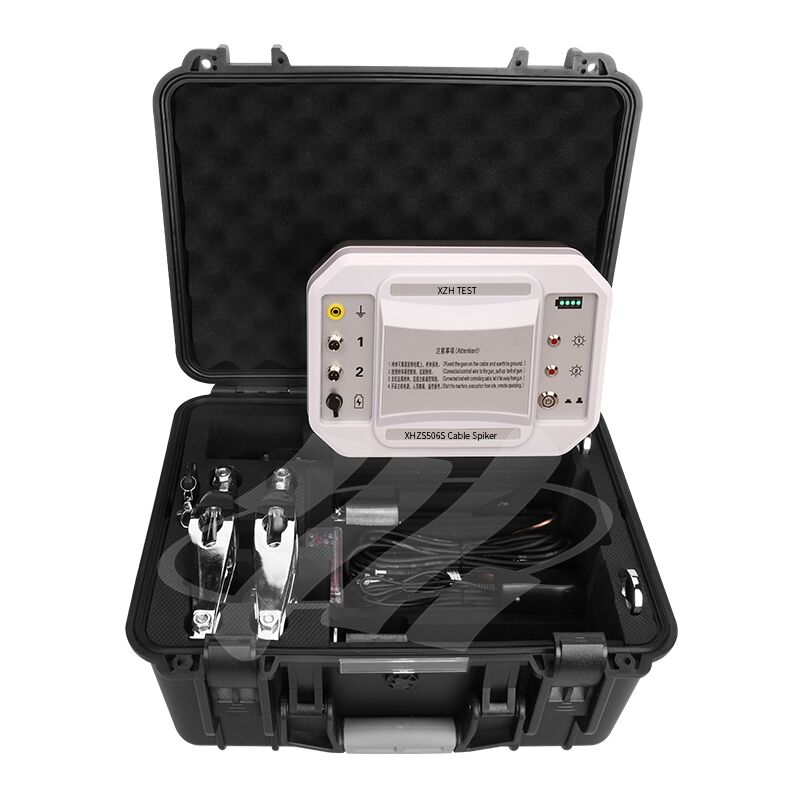

포장 목록
1컨트롤러:케이블 펑크 액션 프로세스를 수행하기 위해 셔터를 제어합니다.
2리모컨:원격 제어기의 두 버튼 (A.B) 은 제어기의 출력 1과 출력 2에 해당한다.
3총알:칼로 찔러도 방에 들어갑니다.
4발톱을 쏘는 것찔러도 손톱관으로 넣을 수 있어요
5저격수
6출력선:제어장치와 촬영장치 사이의 연결선
7- 지상선:발사기와 바닥 드릴 사이의 연결 가이어
8토양 훈련:일반적으로 현장에는 공식적인 마운드 포인트가 없기 때문에 신뢰할 수 있는 마드를 찾습니다.
9스크루드라이버, 소켓, 시험관 브러쉬:샷을 청소하는 용품
10전원 케이블 (충전기):컨트롤 박스 충전 케이블
