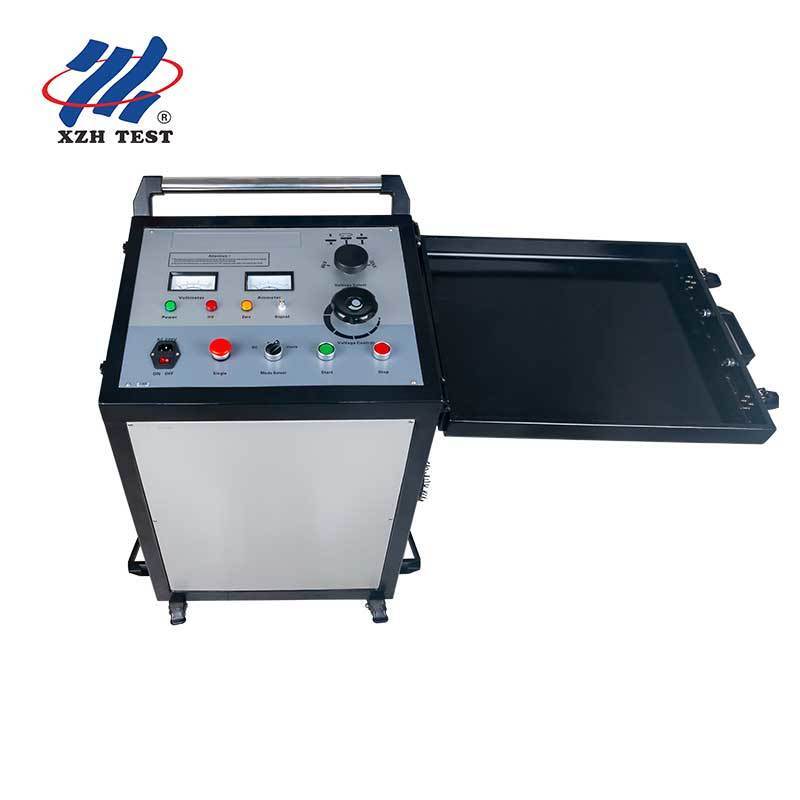

트롤리 휴대용 고전압 전압 발전기

XHHV535-4TS 고전압 펄스 발전기는 충동 방출을 사용하여 저전압 및 고전압 케이블 결함 테스트에서 전압 테스트를 견딜 수 있습니다.고 정밀 테스트 케이블 결함 샘플링 파형 모듈과 작은 트랜스포머는 내부에 설치됩니다, 그것은 실제로 충격에 의해 손상되지 않는 효과를 달성 할 수 있으며 자동 타이밍 충격, 수동 충격 및 전압 테스트를 견딜 수있는 기능도 있습니다.

이 장치는 고전압 DC 소스, 에너지 저장 콘덴시터, 방출 볼 장치, 자동 방출 장치,그리고 전압 레벨 스위치 장치로 바구니형 고급 실험 기구로그것은 트롤리 유형의 고급 실험 도구입니다. 장비는 전통적인 실험 장치의 사용 편의성, 휴대성, 안전성 및 신뢰성의 문제를 완전히 해결합니다.

트롤리형 XHHV535-4TS 고전압 펄스 발전기가 사용되면, 기능 스위치를 선택 한 후, 고전압 증강 작업을 수행하기 위해 시작 버튼을 누르십시오. 사용 후,정지 버튼을 눌러, 그리고 내부 시스템은 자동으로 전기에 남은 고전압을 방출합니다.

고전압 급류 발전기는 또한 장치의 작동을 더 안전하고 신뢰할 수 있도록 할 수있는 제로 시작 보호 기능을 가지고 있습니다. 그것은 슈퍼 단회로 보호 기능을 가지고 있습니다.고전압 출력이 지상에 직접 작동하도록 할 수 있습니다3 기어 전압 범위 및 용량 용량 전환 기능으로 사용자는 다른 케이블 전압 요구 사항에 따라 다른 장비 전압 적응 기어를 선택할 수 있습니다.테스트 프로세스를 쉽게 만드는 것.

패널 소개

1암페미터:전류의 크기를 나타냅니다.

2볼트미터 (볼트미터):고전압 출력 전압은 8kV, 16kV, 32kV로 나뉘어 kV 미터를 표시하고 전압 레벨 스위치 판독과 결합됩니다.

3고전압 램프 (HV):켜면 고전압 출력이 있고 끄면 고전압 출력이 없다는 뜻입니다.

4전력등:전원 스위치가 켜지면 표시등이 켜집니다.

5- 제로 라이트 (제로):전압 조절 단추가 0 위치에 있음을 나타냅니다. 0등이 켜지면 고전압이 시작됩니다.

6전류가 넘치는 보호 스위치:누르면 과전류 보호 기능이 시작되었다고 표시하고, 팝업하면 계기가 과전류 보호 기능을 작동시켰다는 것을 나타냅니다.

7전원 스위치:시계의 전원을 켜기 위해 시계 방향으로 돌고, 시계의 전원을 끄기 위해 시계 반대 방향으로 돌고

8- 한 키 (한 키):이 키는 모드 선택 키가 단일 기능에 있을 때 유효합니다.

9모드 선택:세 가지 모드로 나뉘어 있습니다. 전압 저항 (DC), 단일 (Single), 및 사이클 (Cycle). DC는 전압 저항 함수입니다. 이 함수가 선택되면,케이블은 이 시간에 전압 저항을 테스트 할 것입니다.: 단일은 수동 기능입니다. 이 기능이 선택되면, 높은 전압이 시작되면 전압이 증가합니다. 단일 키를 누르면 수동 충격을 유발합니다.사이클은 자동 기능입니다.이 기능이 선택되면, 높은 전압은 전압을 높이기 위해 시작됩니다. 도구는 자동으로 약 7 초 동안 충동 방출을 유발합니다.

10시작 버튼:제로 위치에서 시작 버튼을 누르십시오. 이 때, 고전압이 시작되고 고전압 조명이 켜집니다. 제로 상태에서는 시작 고압 조명이 켜지 않습니다.

11전압 조절:이 단추가 0 위치 에 있을 때, 0등이 켜지고 고전압이 시작 될 수 있다. 고전압이 시작 될 때만 전압은 전압 조절 단추를 통해 증가할 수 있다..

12정지 키:테스트가 완료되거나 이상 현상이 발생하면 이 키를 누르면 고전압 출력을 차단합니다. 이 때 테스트 중인 나머지 고전압도 자동으로 방출됩니다.

13전압 회전 모드 (전압 선택):이 버튼은 8kV, 16kV, 32kV의 세 가지 전압 레벨 모드를 가지고 있습니다. 기계를 켜기 전에 적절한 위치로 회전하십시오. 들어주세요. 회전하세요. 누르십시오.

사이드 패널 설명

1전원 소재 (220V 50Hz):기기 작동 전원 공급 장치, AC220V 연결 포트

2피지 홀더:AC220V 전원 공급 시스템의 피지 홀더가 설치되어 있는 경우

3통신 소켓 (신호):플래시 오버 도중 파동 형태를 수집하기 위해 단위와 케이블 결함 검사기를 연결하기 위해 이중 Q 라인을 사용하십시오. 이것은 고전압 플래시 오버 도중만 유효합니다.

뒷면 표시

1안전 관리원:기구 껍질의 토양. 기구 껍질이 전기화되거나 사람들이 닿지 않도록 하기 위해, 그것은 안정적으로 지구에 연결되어야 합니다.

2고전압 지상 (HV GND):또한 고전압 꼬리라고 불리며, 고전압 누출 및 방출을 방지하기 위해 안정적으로 땅이 있어야합니다.고전압 고장 및 기기의 내부 구성 요소에 대한 손상, 그리고 기기 내부에서 누출이나 배기가 발생하여 발생하는 안전 사고.

3샘플링 GND:펄스 에너지 저장 콘덴시터의 부정적인 단말은 높은 전압을 가지고 있으며 신뢰할 수 있는 토착이 필요합니다.그것은 케이블 결함 검사기의 고전압 플래시오버 상태에서 파동 형태가 샘플링 될 때 샘플링을 위해 사용됩니다(고전압 플래시오버 샘플링이 없으면 여전히 신뢰할 수 있는 지착이 필요합니다.)

4고전압 출력 (HV OUT):전속 고전압 출력 단말기

기술 매개 변수

포장 목록

고전압 출력 케이블, 지상 케이블 및 전력 케이블의 길이는 사용자 정의 될 수 있습니다.

기본 표준 길이는: 고전압 출력 케이블은 5m, 지상 케이블은 5m, 전력 케이블은 3m입니다.

아래 그림에서 보이는 시험 케이블은 확장된 시험 케이블이며, 10m에서 50m까지 사용자 정의 할 수 있습니다.

현장 테스트
