XHGX507 지하 케이블 파이프 로케이터는 주로 케이블 결함 위치, 케이블 식별, 케이블 경로 및 깊이 측정에 사용됩니다.과거에는 몇 가지 장비만 사용했을 수 있는 작업을 수행할 수 있습니다..
작동 원칙
지하 케이블 파이프 로케이터는 전자기 인덕션 방법과 통신 원리의 적용을 기반으로 설계되었습니다.
1전자기 신호는 송신기에 의해 생성되며 신호는 다른 전송 연결 방법을 통해 테스트 중인 지하 케이블로 전송됩니다.
2지하 케이블이 전자기 신호를 유도 한 후, 유도 된 전류는 케이블에 생성되며, 유도 된 전류는 케이블을 따라 멀리까지 전파됩니다.
3전류의 전파 과정에서, 전자기파는 지하 케이블을 통해 땅으로 방출됩니다.전자기파 신호는 케이블 위에 있는 바닥에서 수신됩니다..
4지하 케이블의 위치, 방향 및 오류는 수신 신호 강도의 변화에 의해 판단 될 수 있습니다.
특징
●큰 화면 LCD는 신호 강도를 표시하고, 막대, 화살표 및 음성 요청은 운영자가 케이블의 지하 위치와 고장점을 쉽게 판단 할 수 있도록합니다.한 사람이 다 할 수 있어.
●전체 디지털 디자인, 명확 한 대형 화면 LCD 그래픽 디스플레이 및 신뢰할 수 있는 위치 설정
● 휴대 할 수 있고 가볍고, 휴대 하기 쉽다
●중장형 충전 배터리
● 케이블 루프 저항 을 측정 하기 위한 내장 된 오hm 미터
●지구에 2MΩ까지의 단열 결함을 감지하는 데 사용할 수 있습니다.
●밤 사용 에 적응 하기 위해 백라이트 기능
● 케이블 루프 저항 을 측정 하기 위한 내장 된 오hm 미터
●케이블 깊이와 전류를 표시합니다
주요 부품

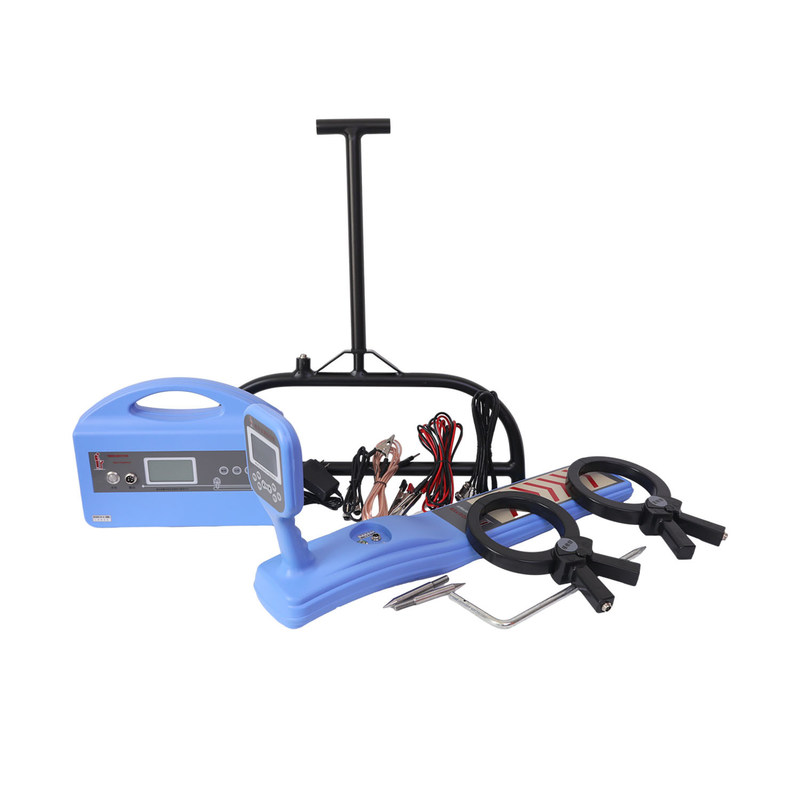

이 케이블 파이프 로케이터는 주로 송신기와 수신기로 구성되어 있으며, 2개의 클램프, 1개의 A 프레임 및 필요한 연결 전선으로 구성되어 있습니다.
|
작업 주파수 |
낮은 주파수 (815Hz), 중간 주파수 (8kHz), 높은 주파수 (33kHz), 전파 주파수 (83kHz) |
|
작동 모드 |
직접 연결 방법, 결합 방법 (칼리퍼 방법), 인덕션 방법 |
|
대응 부하 |
5오름~3000오름 |
|
임페던스 표시 |
5자리 |
|
과열 및 과전류 |
자동 보호 |
|
전력 출력 |
낮은 기어, 중간 기어, 높은 기어 |
| 작업 주파수 |
낮은 주파수 (815Hz), 중간 주파수 (8kHz), 높은 주파수 (33kHz), 전파 주파수 (83kHz), 수동 주파수 50Hz |
| 안테나 모드 |
밸리 메소드 (제로 값 모드), 크레스트 메소드 (피크 모드), 스텝 전압 메소드 및 클램프 전류 메소드 (A 프레임) |
| 현재 표시 |
테스트 중인 케이블의 실제 전류 값을 표시합니다 (단위: mA) |
| 작동 온도 | -10°C+55°C |
| 전력 표시기 | 그래픽 디스플레이 |
| 배터리 수명 |
연속 작업> 8시간: 간헐 작업> 16시간 |
| 신호 강도 표시 |
사다리 다이어그램, 디지털 범위 0-999 |
| 통제력을 얻는다 | 수동 조절, 동적 범위 100dB |
| 탐지 깊이 |
최대 탐지 깊이는 약 10m입니다. |
| 최대 탐지 거리 |
잘 단열된 케이블은 직접 연결 방법으로 최대 15km까지 갈 수 있습니다. |
| 깊이 측정 |
깊이 키를 누르면 3자리 표시가 됩니다. 최대 깊이는 10미터까지 측정 가능합니다. |
| 정확성 |
낮은 주파수: ± (((1-5)%≤2.5m 전파 주파수: ± (((5-12)%≤2.5m |
패키지- 알루미늄 합금 보호 상자
